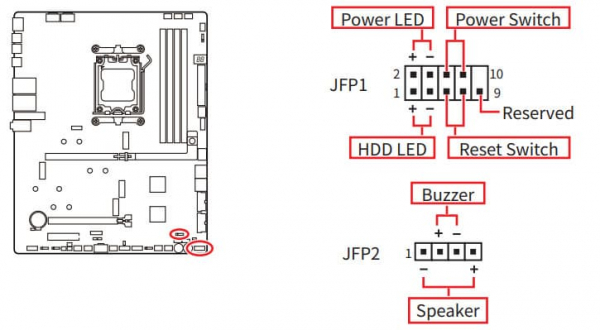

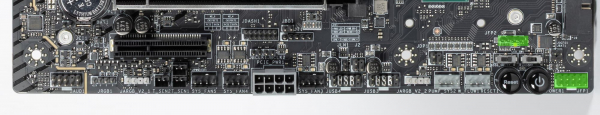

- Дополнительные разъемы и порты

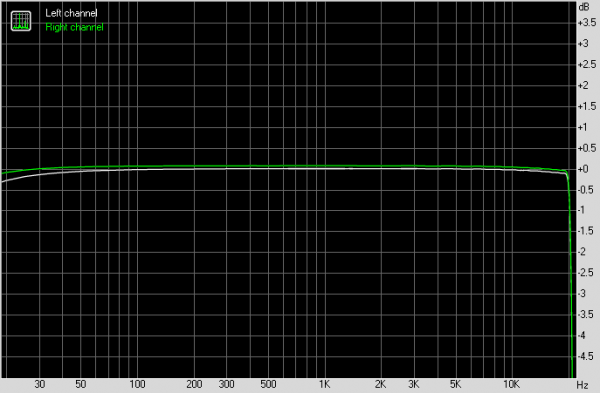

- Аудиоподсистема
- Питание, охлаждение

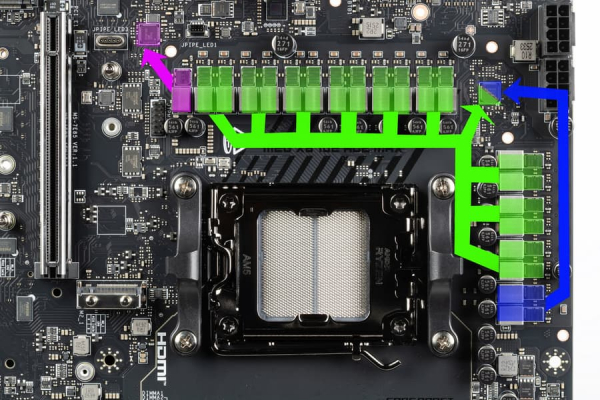

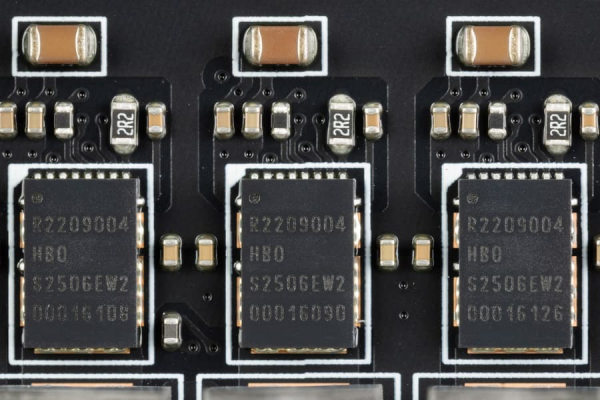

- Система питания
- Охлаждение
- Подсветка

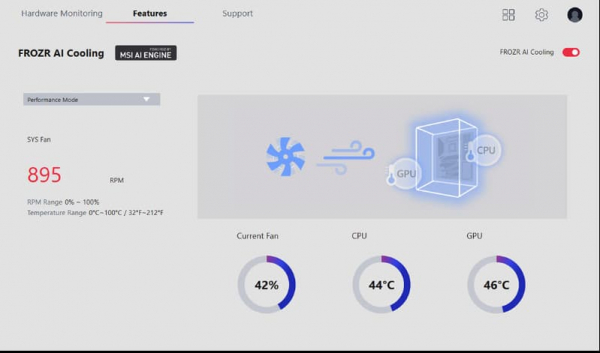

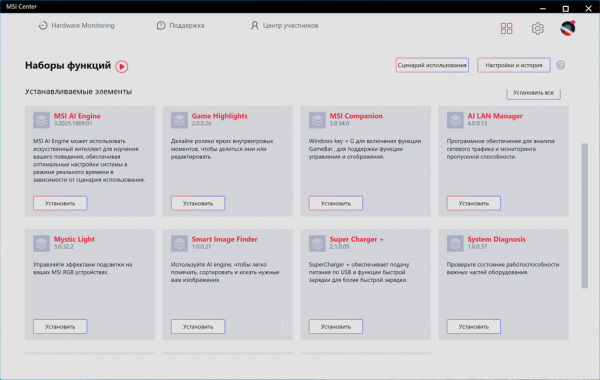

- Программное обеспечение под Windows

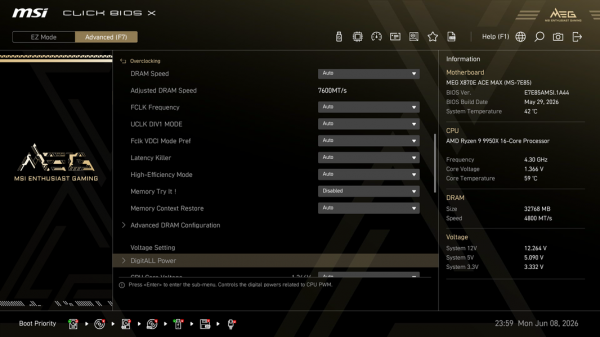

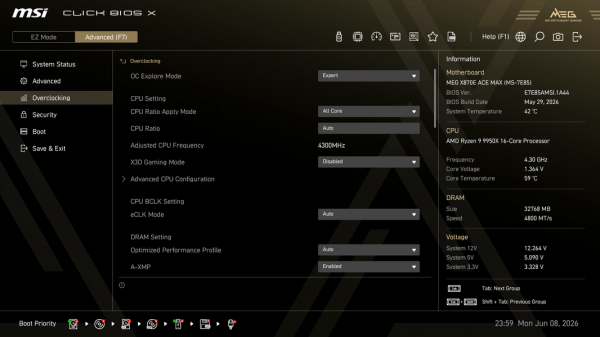

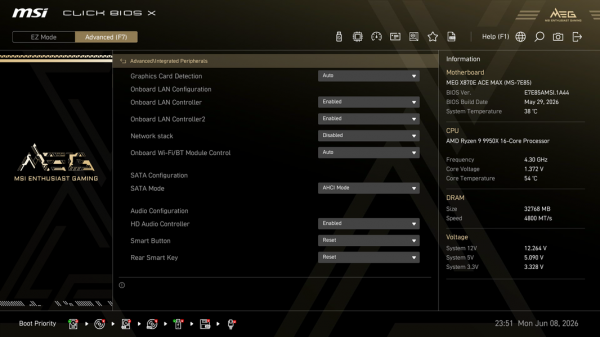

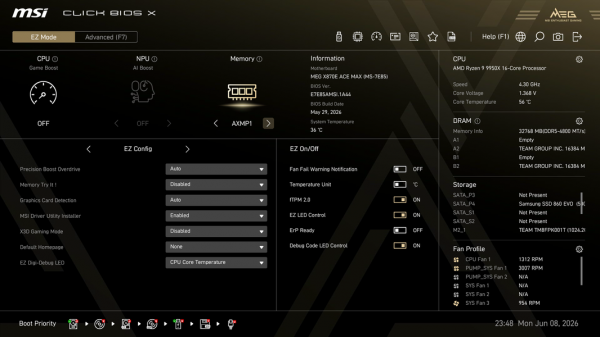

- Настройки BIOS

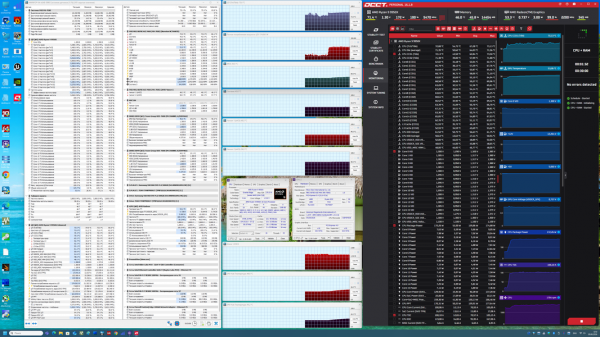

- Работоспособность
- Выводы
Общая информация, комплектация
Что мы не обсуждаем в разделе материнских плат
Вопросы производительности процессоров в той или иной матплате не касаются данного раздела, ибо исследование процессоров — в своем разделе. Что касается разгонов (оверклокинга) процессоров, то: во-первых, это опять же не задача обзоров материнских плат, во-вторых, степень разгона зависит от конкретного экземпляра процессора, в том числе и разгона оперативной памяти, так как контроллеры памяти – в процессорах и также зависят от конкретного экземпляра; в-третьих, на оверклокинг сильно может влиять та или иная версия BIOS, и не факт, что последняя версия – самая лучшая для темы по разгону. Поэтому просим учесть эти моменты. Если какой-либо производитель внес новую функцию, улучшающую (по его словам) оверклокинг, то мы так и донесем о наличии таковой. Проверять не будем по выше указанным причинам. Тема разгона – это огромный и сложный вопрос, и для него нужен чуть ли не отдельный автор, так как можно неделями подбирать нужные опции и установки из сотен в BIOS, включая аппаратные возможности той или иной матплаты.
В этом разделе мы изучаем устройство той или иной материнской платы, системы питания, наборы периферийных устройств (портов, слотов, разъемов, перемычек, кнопок и т.п.).
Общее по платформе
Таблица основных отличий старших чипсетов AM5.
| Особенности | B650/B650E | X870 | X670/X670E | X870E |
|---|---|---|---|---|
| Совместимость с процессорами AMD | Ryzen 7xxx/8xxx/9xxx | |||
| Версия PCIe (процессор) | 4.0 & 5.0/5.0 | 5.0 | 4.0 & 5.0/5.0 | 5.0 |
| Количество линий PCIe (процессор) | 28 | |||
| Количество линий PCIe от процессора на связь с чипсетом | x4 PCIe 4.0 | |||
| Версия PCIe (чипсет) | 3.0 & 4.0 | |||
| Количество линий PCIe (чипсет) | 12 (8 x 4.0 & 4 x 3.0) | 12 (8 x 4.0 & 4 x 3.0)* | 20 (12 x 4.0 & 8 x 3.0) | 20 (12 x 4.0 & 8 x 3.0)* |
| Поколение ОЗУ | DDR5 | |||
| Количество каналов ОЗУ | 2 | |||
| Максимальное количество слотов ОЗУ | 4 | |||
| Максимальный объем ОЗУ | 192 ГБ | |||
| Количество портов SATA 6.0 Gb/s до | 4 | 4 | 8 | 8 |
| Порты USB4 (40Gbps) до | необязательно, по желанию производителя через сторонний контроллер | 2 (обязательно) через сторонний контроллер с выделением для него 4х линий PCIe | необязательно, по желанию производителя через сторонний контроллер | 2 (обязательно) через сторонний контроллер с выделением для него 4х линий PCIe |
| Порты USB 3.2 Gen 2×2 (20Gbps) до | 1 | 1 | 2 | 2 |
| Порты USB 3.2 Gen 2×1 (10Gbps) / Gen 1×1 (5Gbps) до | 6 | 6 | 8 | 8 |
| Порты USB 2.0 до | 6 | 6 | 12 | 12 |
| Конфигурация слота PCIe x16 (от процессора) | только x16/x16 или x8+x8 или x8+x4+x4 | x16 или x8+x8 или x8+x4+x4 | только x16/x16 или x8+x8 или x8+x4+x4 | x16 или x8+x8 или x8+x4+x4 |
| Возможность разгона по частоте шины | Да | |||
Примечание: * – 4 линии PCIe 4.0 могут быть зарезервированы для контроллера USB4 как у чипсета, так и у CPU. В данном случае контроллер USB4 получает 4 линии от центрального процессора.

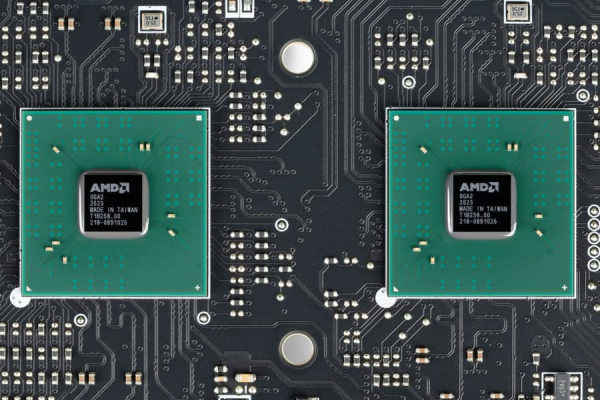

Напомню, что чипсет X870E, как и его предшественник X670E, представляет собой дуэт из двух микросхем Promontory21 и функционально ничем от X670E не отличается. Отличия лишь чисто маркетинговые: X870E обязательно должен сопровождаться сторонним контроллером USB4 (в настоящее время все материнские платы оснащаются только одним видом такого хаба – ASMedia ASM4242), когда как в случае с X670E поддержка USB4 была опциональной.
Комплектация

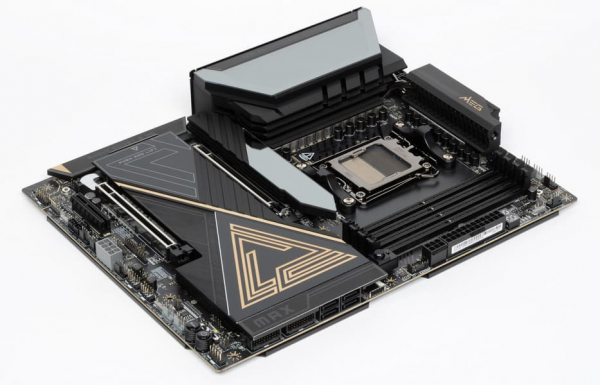

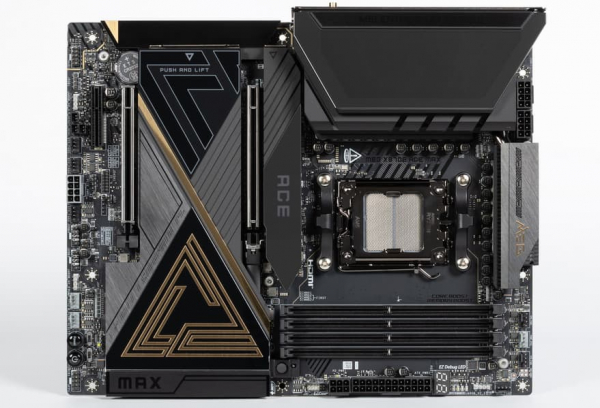

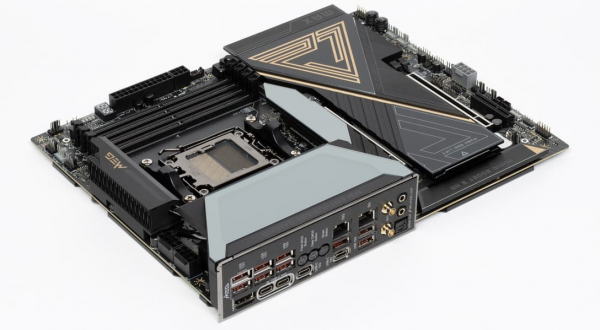

Объект сегодняшнего исследования: материнская плата MSI MEG X870E Ace Max.
Эта матплата принадлежит к самой топовой игровой серии MEG (MSI Enthusiast Gaming) и по сути относится к флагманским (ну если точнее сказать, платы с суффиксом Ace находятся на втором после суффикса Godlike уровне). По сути в данной серии представлены платы, не только имеющие в UEFI множество оптимизаций для игр, но и несущие на себе неплохой набор настроек для оверклокеров среднего уровня, при этом платы Ace обычно еще имеют особые «украшения» в виде подсветки, встроенных экранов и прочих эстетических чудес. При этом платы из MEG по ценам уже уходят очень далеко от рядового потребителя.
MSI MEG X870E Ace Max поставляется в премиальной коробке дизайна серии MEG с ручкой для переноски. Комплект размещен под платой в отдельных отсеках.

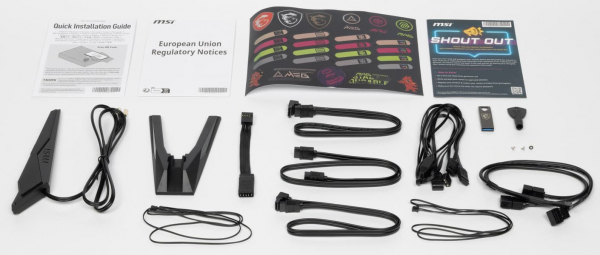

В комплект поставки входят:
- краткое руководство пользователя (детальное можно скачать с сайта производителя),
- бонусные фирменные стикеры,
- 4 кабеля SATA,
- запасные стойки и запоры для слотов M.2, включая ключ для переноса стоек,

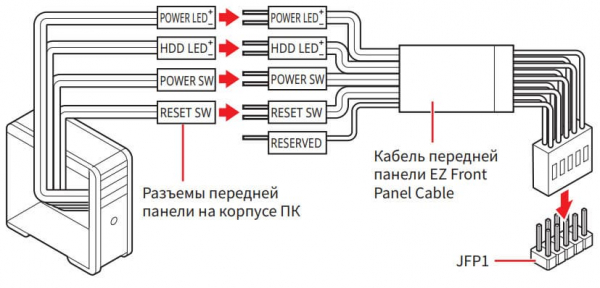

- фирменный адаптер EZ Front Panel cable для передней панели корпуса,
- адаптер для подключения СО от MSI через проприетарное гнездо JAF,
- 2 термодатчика,
- адаптеры-разветвители для подключения внешней подсветки,
- USB-накопитель типа flash-drive с ПО,
- антенна встроенного Wi-Fi-модуля.
ПО поставляется, однако по-любому последние версии надо скачивать с вебсайта производителя.
«Заглушка» на заднюю панель с разъемами уже смонтирована на самой плате.
Форм-фактор

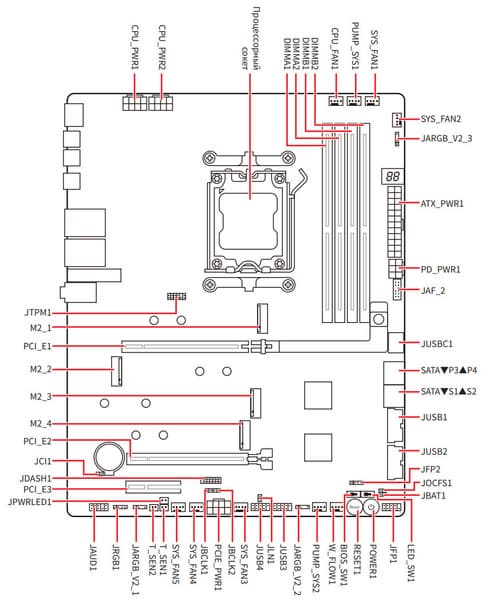

Форм-фактор ATX имеет размеры до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата MSI MEG X870E Ace Max имеет размеры 305×244 мм, поэтому выполнена в форм-факторе ATX, и на ней имеются 9 монтажных отверстий для установки в корпус. Одно из гнезд перекрывается радиатором охлаждения слота M.2

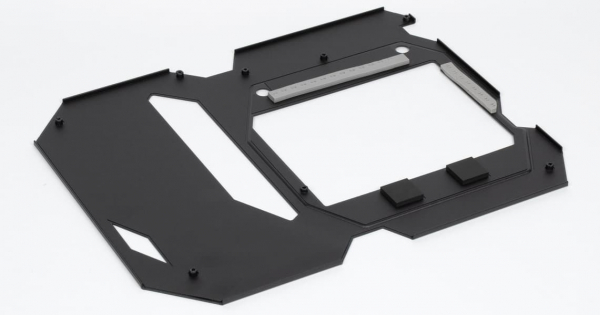

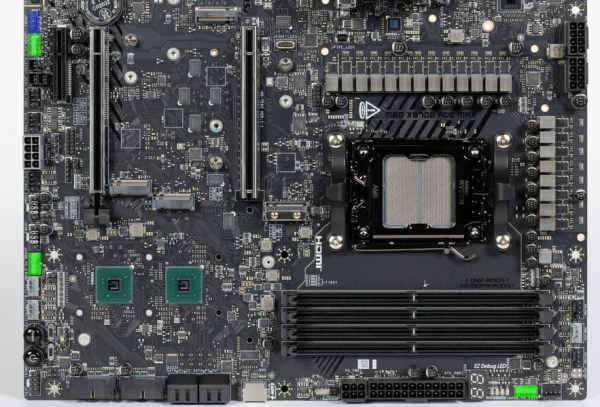

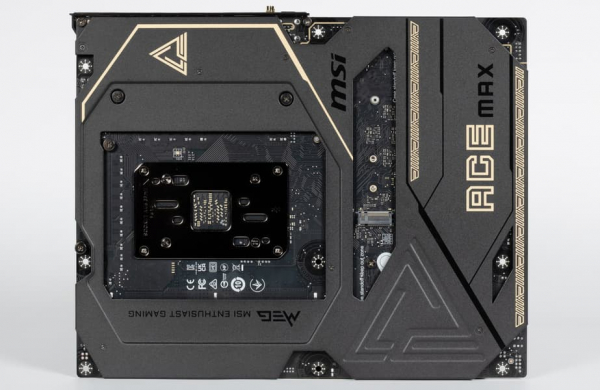

На оборотной стороне практически ничего нет, кроме мелких электронных логических элементов и ряда ре-драйверов сигналов PCIe. Текстолит обработан неплохо: во всех точках пайки срезаны острые концы.

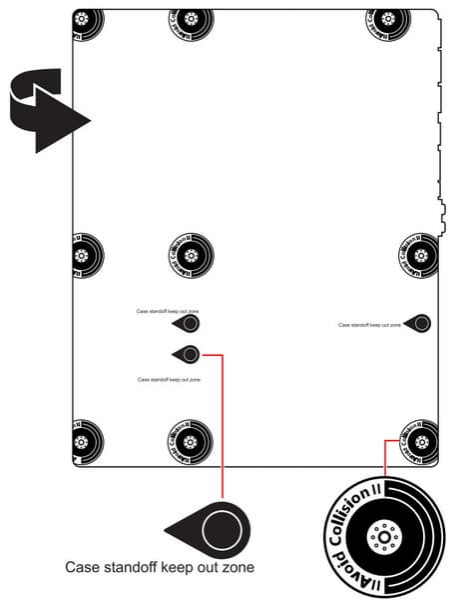

На тыльной стороне платы отмечены места, в которых при установке материнки в корпус могут быть установлены стойки.
Однако вся эта информация по сути бесполезна и не нужна, так как у платы имеется защитная пластина (бэкплейт) в антиэлектропроводным покрытием, почти полностью закрывающая те отмеченные места.
Технические характеристики
Таблица с перечнем функциональных особенностей.
| Поддерживаемые процессоры | AMD Ryzen 7xxx/8xxx/9xxx под AM5 |
|---|---|
| Процессорный разъем | AM5 |
| Чипсет | AMD X870E |
| Память | 4 × DDR5, до 256 ГБ, до DDR5-9000 (XMP/Expo), два канала, заявлена поддержка CUDIMM |

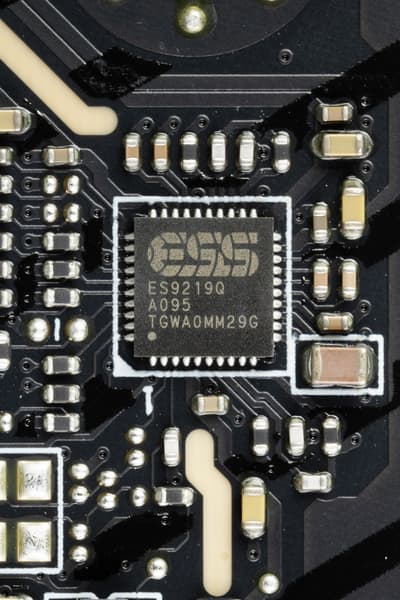

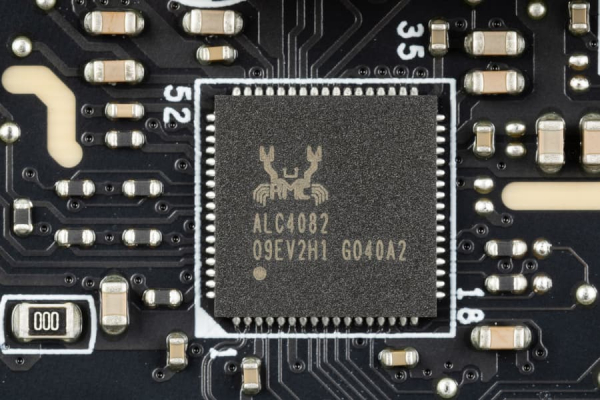

| Аудиоподсистема | 1 × Realtek ALC4082 (7.1) + ЦАП ESS ES9219 |
| Сетевые контроллеры | 1 × Realtek RTL8126 Ethernet 5 Гбит/с 1 × Marvell AQC113 Ethernet 10 Гбит/с 1 × MediaTek Dual Band Wireless MT7927 (Wi-Fi7 802.11a/b/g/n/ac/ax/be (2,4/5/6 ГГц) + Bluetooth 5.4) |
| Слоты расширения | 1 × PCIe 5.0 x16 (PCIe x16_1 (PCI_E1), CPU, режим x16/X8+X8/X4+X4+X4+X4) * 1 × PCIe 5.0 x16 (PCIe x16_2 (PCI_E2), CPU, режим x8)* 1 × PCIe 5.0 x4 (PCIe x4 (PCI_E3), CPU, режим x4)** |
| Разъемы для накопителей | 4 × SATA 6 Гбит/с (X870E) 1 × M.2 (M.2_1, CPU, PCIe 5.0 x4 для устройств формата 2260/2280)** 1 × M.2 (M.2_2, CPU, PCIe 5.0 x4 для устройств формата 2260/2280)*** 1 × M.2 (M.2_3, X870E, PCIe 4.0 x4 для устройств формата 2280/22110) 1 × M.2 (M.2_4, X870E, PCIe 4.0 x4 для устройств формата 2260/2280) 1 × M.2 (M.2_5, X870E, PCIe 4.0 x4 для устройств формата 2280) |
| USB-порты | 4 × USB 2.0: 2 внутренних разъема на 4 порта (X870E) 4 × USB 3.2 Gen1: 2 внутренних разъема на 4 порта (X870E) 11 × USB 3.2 Gen2: 9 портов Type-A (красные) (CPU+X870E+RTS5420) + 2 порта Type-C 1 × USB 3.2 Gen2x2: 1 внутренний разъем Type-C (X870E) 2 × USB4: 2 порта Type-C (ASM4242)*** |
| Разъемы на задней панели | 2 × USB4 (Type-C) 9 × USB 3.2 Gen2 (Type-A) 2 × USB 3.2 Gen2 (Type-C) 1 × RJ-45 2 аудиоразъема типа миниджек 1 × S/PDIF (оптический, выход) 1 × HDMI (выход) 2 антенных разъема многофункциональная кнопка Smart кнопка сброса CMOS кнопка перепрошивки BIOS — Flash BIOS |
| Прочие внутренние элементы | 24-контактный разъем питания ATX 2 8-контактный разъем питания EPS12V 1 8-контактный разъем питания PCIe 1 6-контактный разъем питания PCIe 1 слот M.2 (E-key), занят адаптером беспроводных сетей 1 разъем для подключения порта USB 3.2 Gen2x2 Type-C 2 разъема для подключения 4 портов USB 3.2 Gen1 2 разъема для подключения 4 портов USB 2.0 8 разъемов для подключения 4-контактных вентиляторов и помп ЖСО 3 разъема для подключения адресуемой ARGB-ленты 1 разъем для подключения неадресуемой RGB-ленты 1 разъем аудио для передней панели корпуса 1 переключатель подсветки LED_SW 1 переключатель BIOS — BIOS_SW 1 переключатель сброса CMOS 2 разъема для термодатчиков 1 разъем JDash для подключение контроллера настройки (приобретается отдельно) 1 переключатель LN2 для включения режима LN2 с применением экстремального охлаждения 1 переключатель JOC_FS для загрузки со сниженными параметрами CPU 1 2 разъема JBCLK1/2 для изменения частоты базовой шины 1 разъем для подключение систем безопасности TPM 2 разъема для подключения управления с передней панели корпуса 1 разъем для подключение проприетарных систем охлаждения от MSI 1 разъем WFlow для контроля потока жидкости в кастомных СЖО |
| Форм-фактор | ATX (305×244 мм) |
| Стоимость | 60-70 тысяч рублей на момент публикации обзора |
* — слоты PCIe x16_1 (PCI_E1) и PCIe x16_2 (PCI_E2) делят ресурсы между собой. Детали ниже.
** — слоты M.2_1 / PCIe x4 (PCI_E3) делят ресурсы между собой. Детали ниже.
*** — слот M.2_2 и ASMedia ASM4242 (хаб USB4) делят ресурсы между собой. Детали ниже.
Основная функциональность: чипсет, процессор, память

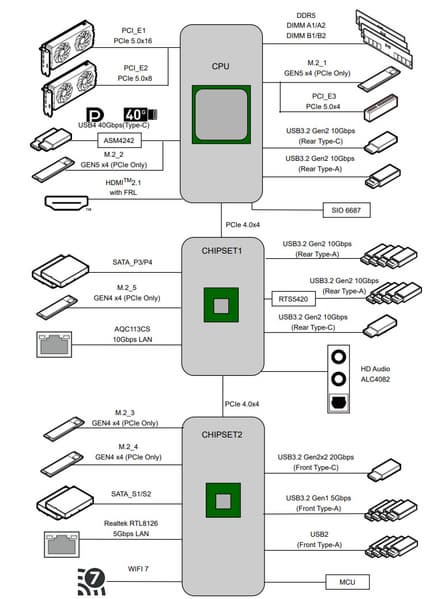

Схема работы связки чипсет+процессор.
Все процессоры Ryzen 7000/8000/9000 поддерживают:
- 3 порта USB 3,2 Gen2 Type-C,
- 1 порт USB 3,2 Gen2 Type-A,
- 1 порт USB 2.0,
Только Ryzen 7000/9000 поддерживают:
- 28 линий ввода-вывода (включая PCI-E 5.0, в случае работы с A620/B840 пониженные до версии 4.0):
- 4 линии из них (в случае чипсета A620/B840 пониженные до версии 3.0) идут на взаимодействие с чипсетом,
- 16 линий — это PCI-E 5.0 слот для видеокарт,
- Осталось 8 линий PCIe 5.0:
- 4 линии — это слот M.2,
- остальные 4 могут конфигурироваться производителями материнских плат на выбор.
Только Ryzen 8700/8600 поддерживают:
- 20 линий ввода-вывода (PCIe версии 4.0):
- 4 линии из них (в случае чипсета A620/B840 пониженные до версии 3.0) идут на взаимодействие с чипсетом,
- 8 линий — это PCI-E 4.0 слот для видеокарт,
- Осталось 8 линий PCIe 4.0:
- 4 линии — это слот M.2,
- остальные 4 могут конфигурироваться производителями материнских плат на выбор.
Только Ryzen 8500/8300 поддерживают:
- 14 линий ввода-вывода (PCIe версии 4.0):
- 4 линии из них (в случае чипсета A620/B840 пониженные до версии 3.0) идут на взаимодействие с чипсетом,
- 4 линии — это PCI-E 4.0 слот для видеокарт,
- Осталось 6 линий PCIe 4.0:
- 4 линии — это слот M.2,
- остальные 2 могут конфигурироваться производителями материнских плат на выбор .
В свою очередь чипсет X870E поддерживает до:
- 8 портов USB 3.2 Gen2,
- 2 портов USB 3.2 Gen2x2,
- 12 портов USB 2.0,
- 2 портов USB4;
- 24 линии ввода-вывода:
- 4 линии для связи внутри микросхем чипсета (см. ниже).
- Остальные 20 линий распределяются как 12 PCIe 4.0 + 8 PCIe 3.0 (включая до 8 портов SATA).
Таким образом в сумме от тандема X870E+Ryzen 7000/9000 мы получаем:
- 16 PCI-E 5.0 линий для видеокарт (от процессора);
- 2 порта USB4 (от контроллера ASM4242);
- 2 порта USB 3.2 Gen2x2 (от чипсета);
- 12 портов USB 3.2 Gen2 (4 от процессора, 8 от чипсета);
- 13 портов USB 2.0 (1 от процессора, 12 от чипсета);
- 8 портов SATA 6Гбит/с (от чипсета)
- 8 линий PCIe 5.0 (от процессора), 4 из которых — на слот М.2, 4 — могут образовывать разные варианты комбинаций портов и слотов (в зависимости от производителя материнских плат);
- 12 линий PCI-E 4.0 ( от чипсета), которые могут образовывать разные варианты комбинаций портов и слотов (в зависимости от производителя материнских плат);
- 8 линий PCI-E 3.0 ( от чипсета), которые могут образовывать разные варианты комбинаций портов и слотов (в зависимости от производителя материнских плат).
Итого: 25 портов USB, 28 свободных PCI-E линий (включая до 8 портов SATA).
Плата MSI MEG X870E Ace Max поддерживает процессоры AMD поколения 7000/8000/9000, выполненные под разъем (сокет) AM5.
Для установки модулей памяти на плате имеется четыре DIMM-слота (для работы памяти в Dual Channel в случае использования всего 2 модулей их следует устанавливать в А2 и B2). Плата поддерживает небуферизованную память DDR5, а максимальный объем памяти составляет 256 ГБ. Поколения Ryzen 7xxx/8xxx/9xxx поддерживают как традиционные уже модули памяти DDR5 c Intel XMP (Extreme Memory Profile), так и модули с проприетарным от AMD профилем Expo. Также заявлена поддержка модулей CUDIMM, но имеется предупреждение, что некоторые процессоры могут не загрузиться, ожидается обновления BIOS по улучшению совместимости.
Слоты DIMM не имеют металлической окантовки.
Периферийная функциональность: PCIe, SATA, M.2
Выше мы изучили потенциальные возможности тандема X870E+Ryzen, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.
Линии PCIe
Вначале изучим распределение линий PCIe от X870E.
- Слот M.2_5 (4 линии PCIe 4.0);
- Слот M.2_4 (4 линии PCIe 4.0);
- Слот M.2_3 (4 линии PCIe 4.0);
- Realtek RTL8126 (Ethernet 5Gb/s) (1 линия PCIe 3.0);
- Marvell AQC113 (Ethernet 10Gb/s) (2 линии PCIe 3.0);
- MediaTek MT7927 WIFI7/BT (Wireless) (1 линия PCIe 3.0);
- 4 слота SATA 1/2/3/4
20 линий PCIe (12 версии 4.0 и 8 версии 3.0) оказались занятыми, включая 4 порта SATA.

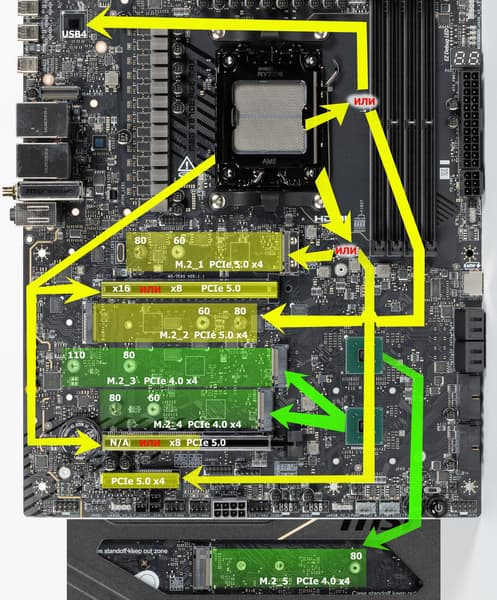

Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У всех Ryzen 7xxx/9xxx — 24 линии PCIe (плюс 4 линии на даунлинк с чипсетом). Смотрим распределение:
- Переключатель: или слот PCIe x4 (PCI_E3), или порт M.2 (M.2_1) (4 линии PCIe 5.0) – всего 4;
- Переключатель: или хаб USB4 ASMedia ASM4242, или порт M.2 (M.2_2) (4 линии PCIe 5.0) – всего 4;
- Переключатель: или слот PCIe x16_1 (PCI_E1) получает 16 линий PCIe 5.0, но слот PCIe x16_2 (PCI_E2) отключен; или слот PCIe x16_1 (PCI_E1) получает 8 линий PCIe 5.0 и слот PCIe x16_2 (PCI_E2) также имеет 8 линий PCIe 5.0 – всего 16;
В процессорах Ryzen встроен контроллер High Definition Audio (HDA), связь с аудиокодеком (если применяется кодек уровня ALC 1220 и более младших) идет путем эмуляции PCI шины. Если кодек ALC 4xxx (как в нашем случае), то для его работы требуются линии USB 2.0
Теперь в целом про слоты PCIe и M.2.
Всего на плате есть 3 слота и все получают PCIe 5.0 от процессора:
- PCIe x16_1 (PCI_E1 для видеокарт или других устройств, имеющий до 16 линий);
- PCIe x16_2 (PCI_E2 для видеокарт или других устройств, имеющий до 8 линий);
- PCIe x4 (PCI_E3, фактически имеющий 4 линии).
Как видим, перераспределение линий PCIe 5.0 у этой материнки имеется между слотами, поэтому востребованы мультиплексоры Lerain Technology.

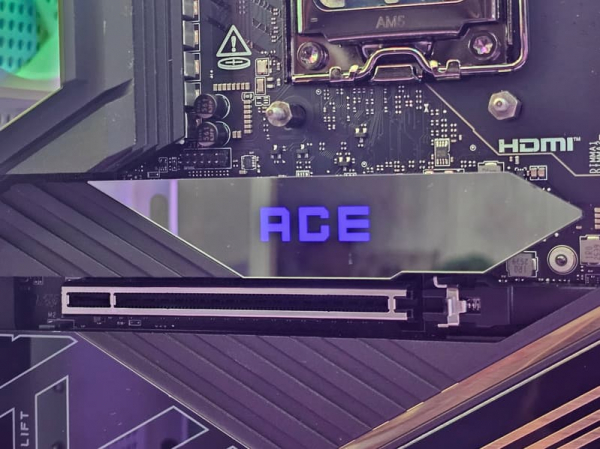

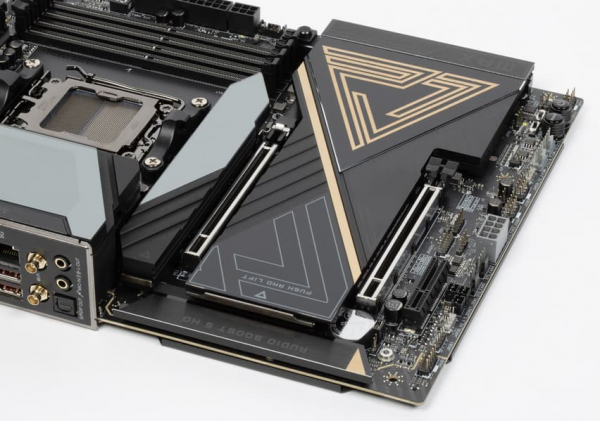

Два слота PCI_E1/2 имеют металлическое армирование: защиту из нержавеющей стали. Все это увеличивает надежность. Кроме того, такая защита предохраняет слоты от электромагнитных помех.

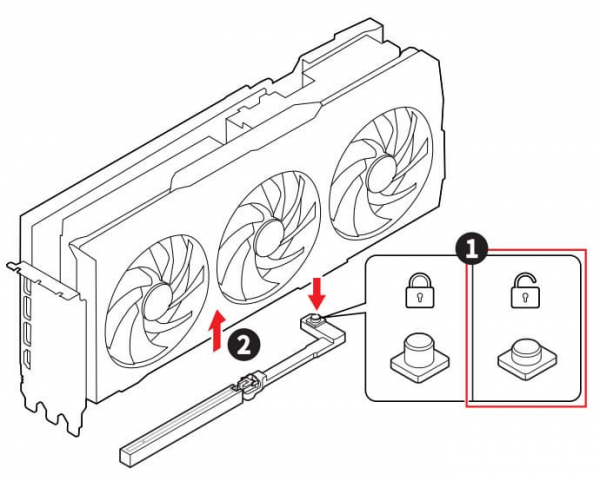

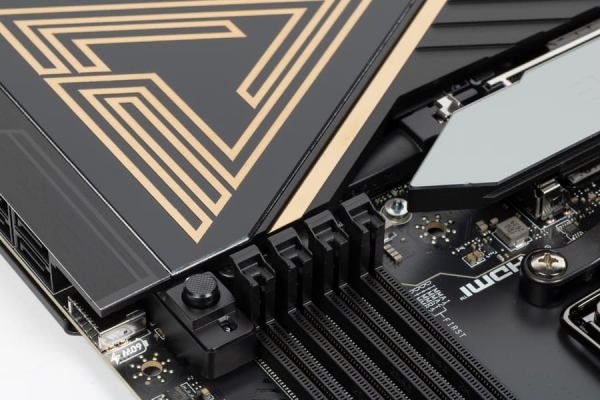

Для удобного извлечения видеокарт из слота PCI_E1 имеется особый механизм EZ-PCIE-Release c кнопкой.
Матплата позволяет смонтировать СО любого размера.

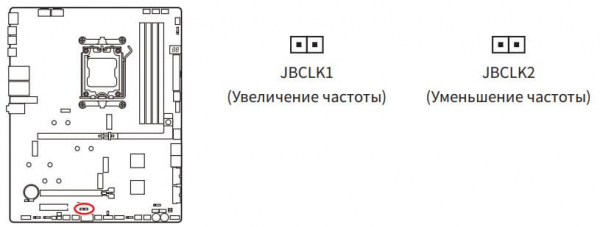

Для нужд оверклокеров на плате имеется внешний тактовый генератор, позволяющий гибко настраивать частоты работы системной шины.

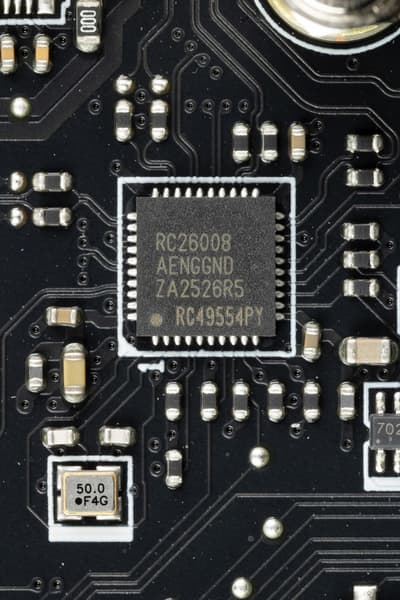

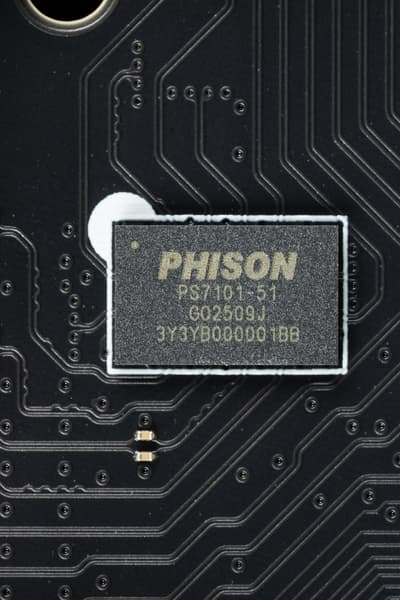

Также плата оснащена усилителями (ре-драйверами) сигнала шины PCIe 5.0 от Phison.
Накопители

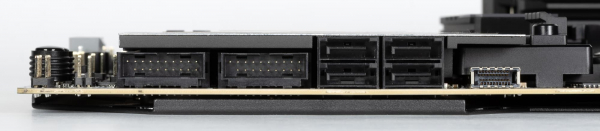

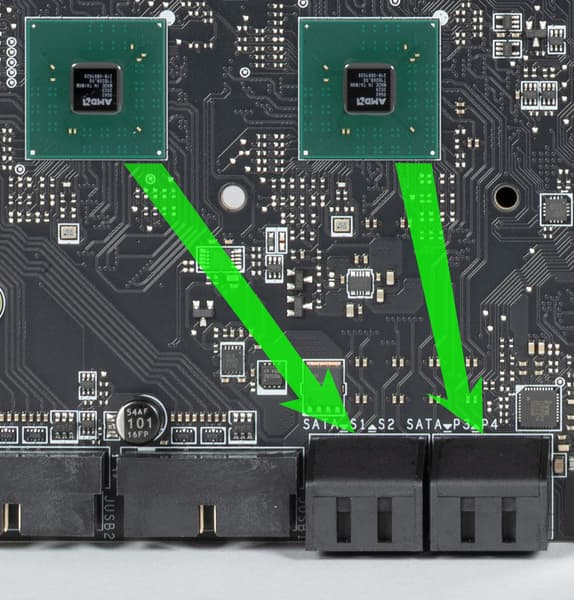

Всего у платы 4 разъема Serial ATA 6 Гбит/с + 5 слотов для накопителей в форм-факторе M.2. 4 порта SATA 1,2,3,4 реализованы через чипсет X870E. Порты размещены в нижнем углу матплаты, ориентированы горизонтально.

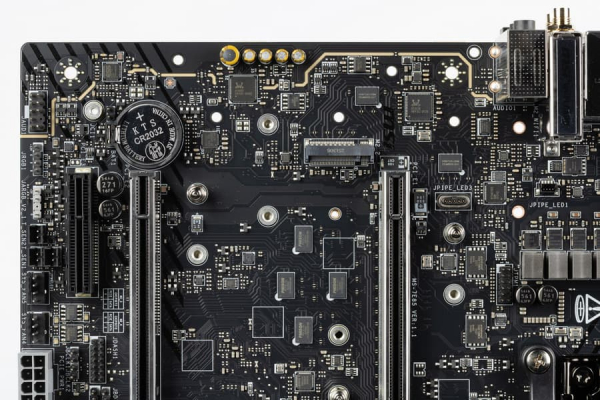

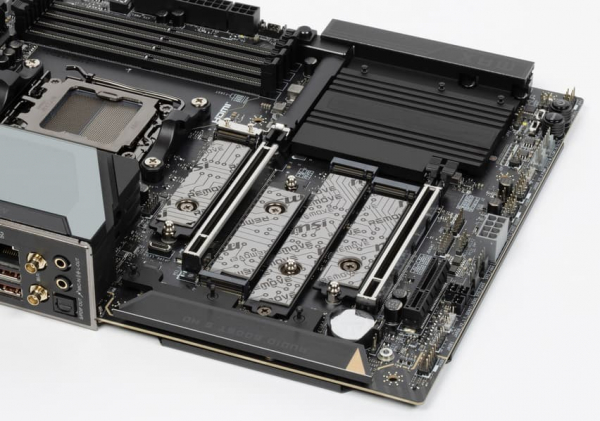

Материнская плата имеет 5 гнезд форм-фактора М.2.

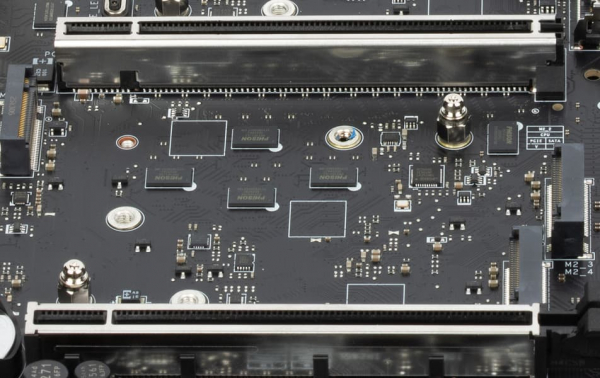

4 слота размещены на лицевой стороне PCB
Один слот (M.2_5) – на оборотной стороне.
Третий, четвертый и пятый слоты M.2 (M.2_3/4) получают данные от чипсета X870E, а первый и второй — от CPU, при этом оба получают PCIe 5.0. Все слоты M.2 работают с модулями только с PCIe интерфейсом. Все слоты M.2 поддерживают модули с размером 2280, при этом слоты M.2_1/2/4 также поддерживают размер 2260, а M.2_3 – 22110.
Снова надо отметить, что слот M.2_1 делит ресурсы со слотом PCIe x4 (PCI_E3), а M.2_2 делит ресурсы с хабом USB4..

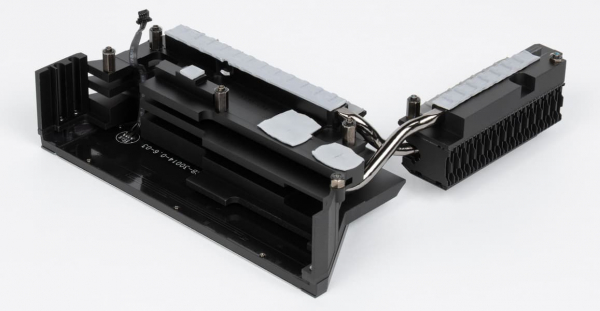

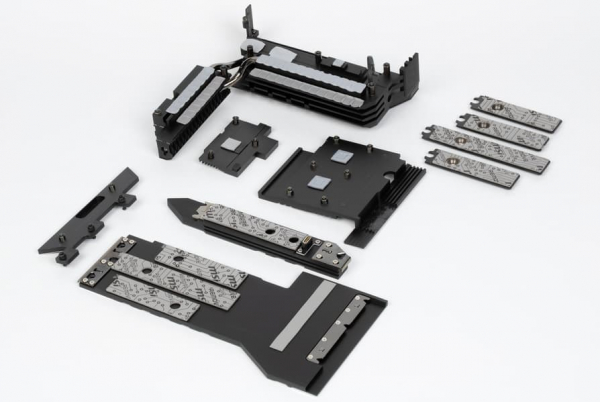

Не все слоты M.2 имеют штатное охлаждение. Слот M.2_1 имеет персональный радиатор, а M.2_2/3/4 – общий, при этом слот M.2_5 без охлаждения (ибо размещен на тыльной стороне платы, где установить радиатор физически невозможно).
Также 4 слота M.2_1/2/3/4 кроме верхних радиаторов еще имеют радиаторы для охлаждения тыльной стороны модулей.
Также отдельно надо отметить, что оба радиатора удобно снимать и ставить с помощью откидывающихся запоров (без завинчивания/развинчивания).
По умолчанию стойка для крепления накопителей в каждом слоте установлена на размер 2280.

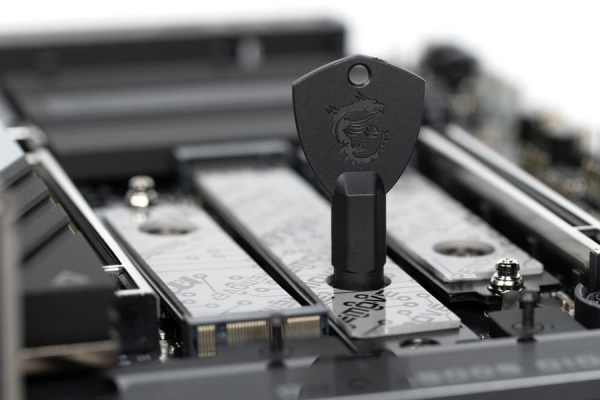

Если надо установить модуль с размером 2260, то с помощью имеющегося в комплекте поставки ключа можно стойку переместить в нужное место.
Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод
USB-порты

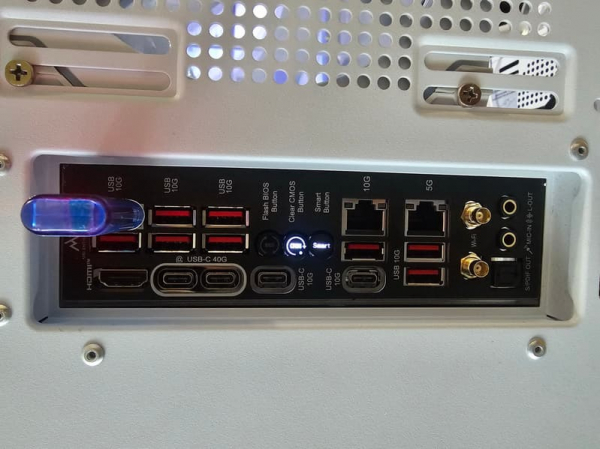

Большинство портов выведено на заднюю панель матплаты.
Напомню, что чипсет X870E способен реализовать максимально: 8 портов USB 3.2 Gen2/1, 2 USB 3.2 Gen2x2, 12 портов USB 2.0. Процессор Ryzen 7000/9000 способен реализовать до 4 портов USB 3.2 Gen2 и 1 USB 2.0.
Также мы помним и про 20 линий PCIe от чипсета, которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуются 20 линий).
И что мы имеем? Всего на материнской плате — 22 порта USB:

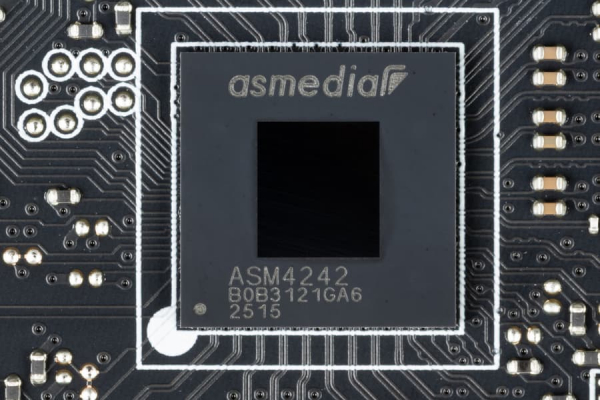

- 2 порта USB4 реализованы через хаб ASMedia ASM4242
(он делит 4 линии PCIe от CPU со слотом M.2_2) и представлены на задней панели портами Type-C;

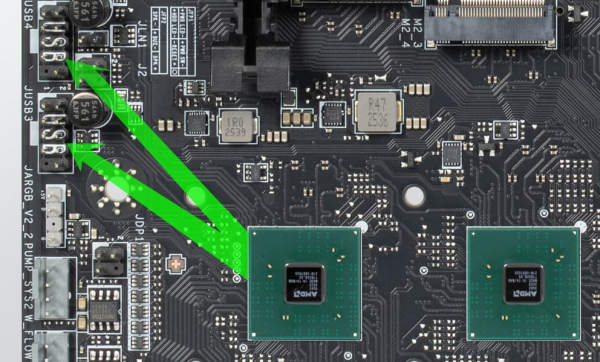

- 1 порт USB 3.2 Gen2x2: реализован через X870E и представлен внутренним портом Type-C
(для подключения к соответствующему разъему на передней панели корпуса);
- 11 портов USB 3.2 Gen2: три реализованы через CPU, и представлены на задней панели двумя портами Type-C, а также портом Type-A (красного цвета); еще 4 реализованы через контроллер Realtek RTS5420
(на него потрачена 1 линия USB 3.2 Gen2 от X870E) и представлены на задней панели портами Type-A (красного цвета); оставшиеся 4 реализованы через X870E и также представлены на задней панели портами Type-A (красного цвета);
- 4 порта USB 3.2 Gen1: все реализованы через X870E и представлены двумя внутренними разъемами
(каждый на 2 порта);
- 4 порта USB 2.0/1.1: все реализованы через X870E и представлены двумя внутренними разъемами
(каждый на 2 порта)
От X870E используют USB 2.0 линии 3 контроллера:

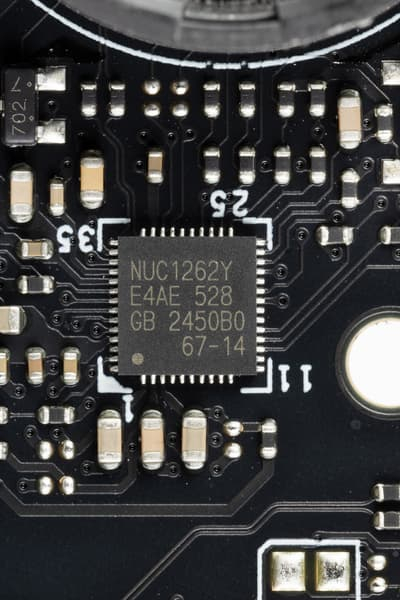

- NUC126 (контроллер управления разъемами подсветки);
- Bluetooth (MT7927);
- ALC4082 (аудиокодек)
Через чипсет X870E реализовано высокоскоростных портов USB:
- + 1 выделенный USB 3.2 Gen2x2;
- + 4 выделенных USB 3.2 Gen2;
- + 4 выделенных USB 3.2 Gen1;
- + 1 линия USB 3.2 Gen2 для поддержки хаба RTS5420
= 10 высокоскоростных портов.. Плюс 4 выделенных порта USB 2.0 и 3 порта USB 2.0 на обеспечение контроллеров. Всего 7 USB 2.0 портов реализовано.
Плюс 20 линий PCIe, выделенные на поддержку иной периферии. Итого, у X870E в данном случае реализовано 30 высокоскоростных портов.
Через CPU Ryzen реализовано 3 выделенных порта USB 3.2 Gen2.

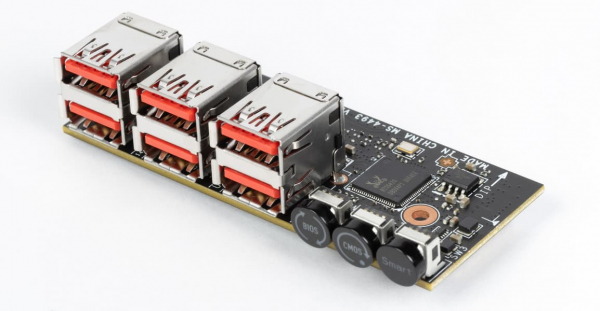

Очевидно, что задняя панель просто переполнена портами, и мы снова видим интересную реализацию портов – в 2 «этажа». На левом верхнем углу матплаты над четырьмя портами (HDMI и три Type-C) расположена небольшая плата, несущая на себе аж 6 портов Type-A (3.2 Gen2) и три кнопки управления.

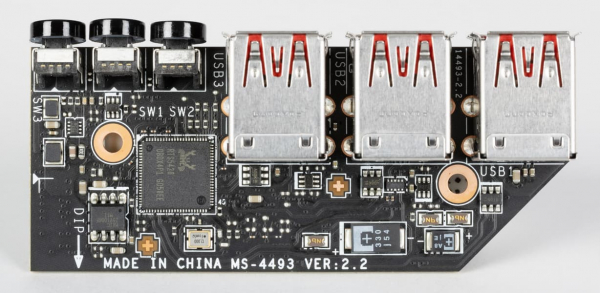

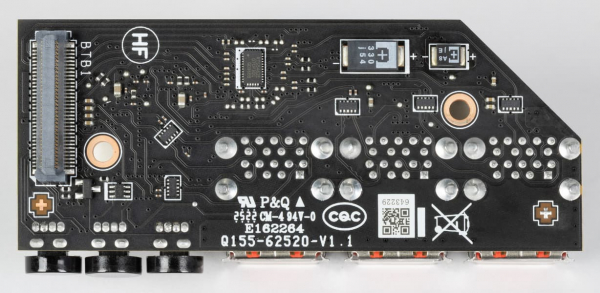

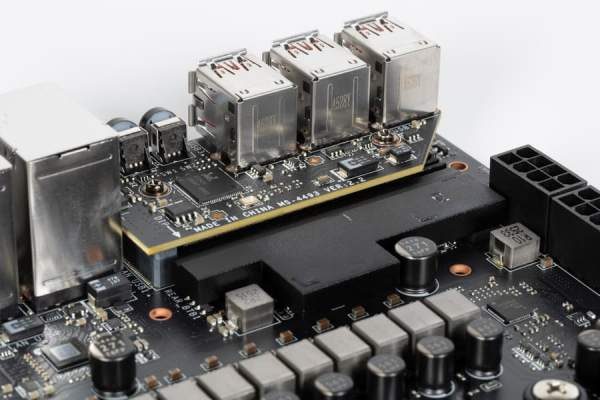

При этом один из хабов USB 3.2 Gen2 – Realtek RTS5420 расположен на этой дополнительной карте, обеспечивая работу 4х портов USB 3.2 Gen2.

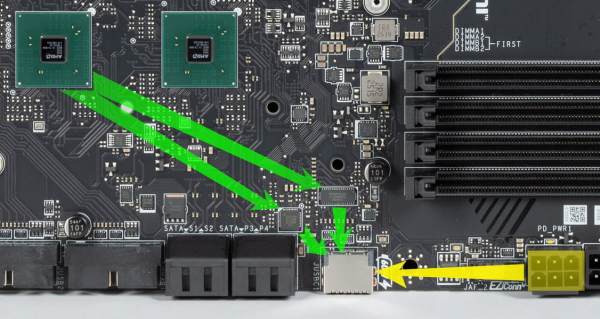

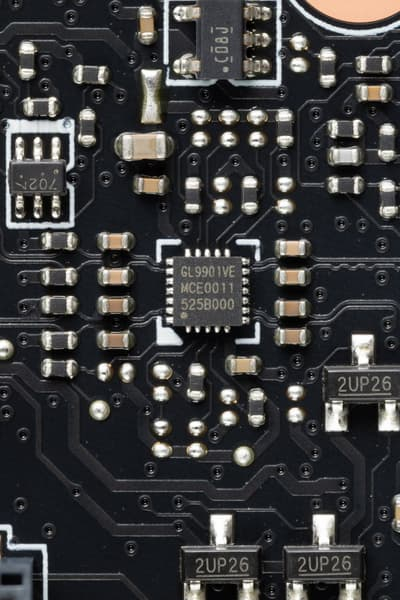

USB порт 3.2 Gen2x2 в виде внутреннего Type-C оснащен соответствующими усилителями сигнала (ре-драйверам) и позволяет выдавать вольтаж, способный обеспечить быструю зарядку мобильных гаджетов (до 60 Вт), для обеспечения такой мощности требуется подключить питание к разъему (6 контактов) рядом с 24х- контактным основным разъемом питания.
Также и порты USB 3.2 Gen2 Type-C на задней панели оснащены ре-драйверами для обеспечения зарядки тех же гаджетов.
Сетевые интерфейсы
Материнская плата оснащена средствами связи просто отлично! Имеются два скоростных Ethernet-контроллера:

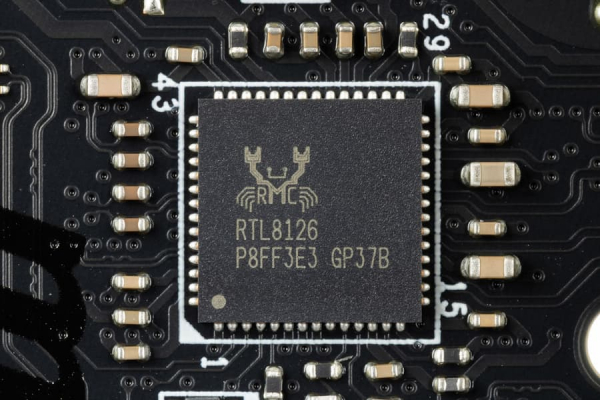

- Realtek RTL8126, способный работать по стандарту 5 Гбит/с.

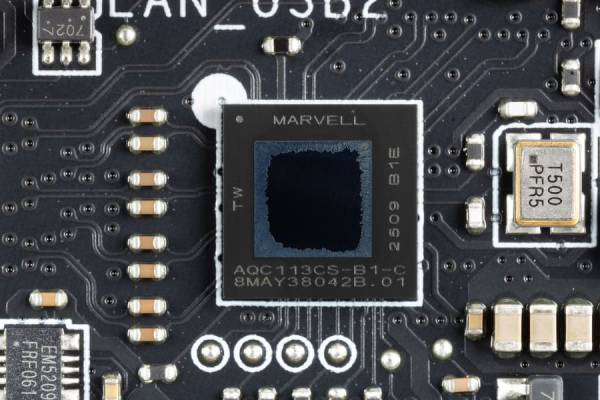

- Marvell AQC113, способный работать по стандарту 10 Гбит/с.

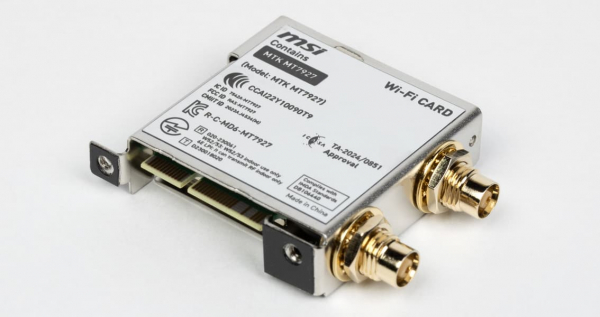

У платы также имеется и комплексный беспроводной адаптер на контроллере MediaTek MT7927, через который реализованы Wi-Fi 7 (802.11a/b/g/n/ac/ax/be, 2,4/5/6 ГГц) и Bluetooth 5.4. Он установлен в слот M.2 (E-key), и его разъемы для выносных антенн выведены на заднюю панель.

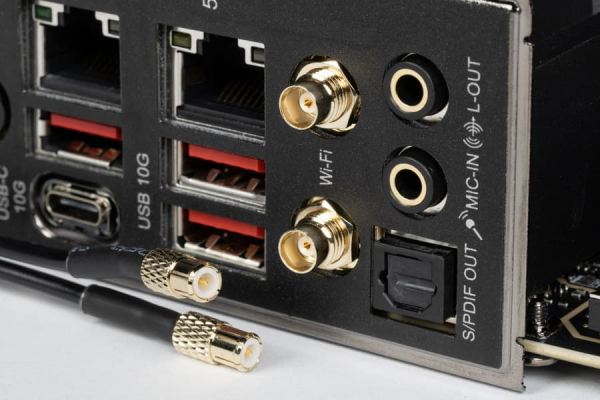

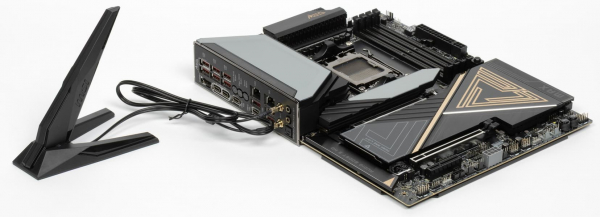

Отметим способ крепления антенн к задней панели портов без прикручивания (даже если имеется резьба для их привинчивания), надо просто вставить в разъемы на матплате.
Заглушка, традиционно надеваемая на заднюю панель, в данном случае уже надета, и изнутри экранирована для снижения электромагнитных помех.
Гнезда для вентиляторов, ввод-вывод

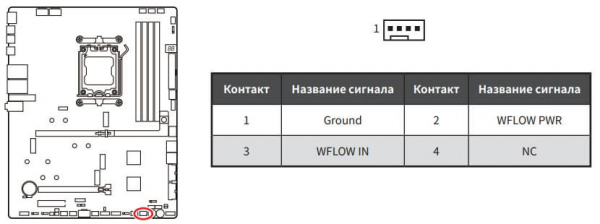

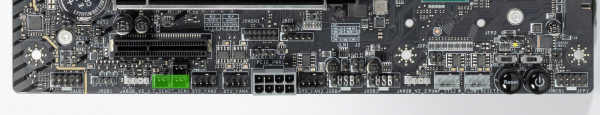

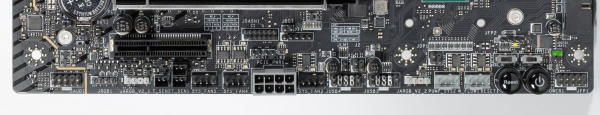

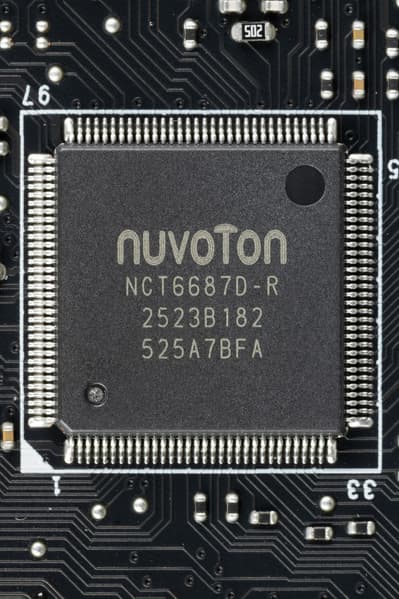

Разъемов для подключения вентиляторов и помп на самой плате — 8. Схема размещения коннекторов для систем охлаждения выглядит так:

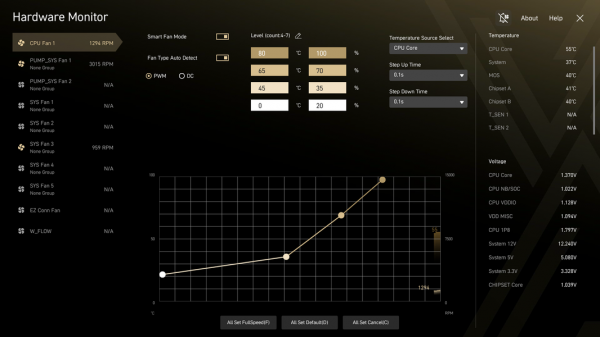

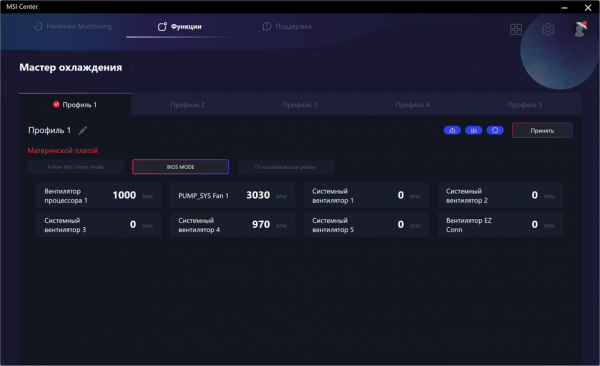

Через ПО или BIOS контролируется все гнезда для подключения воздушных вентиляторов или помп: они могут управляться как через ШИМ, так и банальным изменением напряжения/тока рассчитаны на максимальный ток 2А и потребление до 24 Вт, а два гнезда для помп СЖО – до 3А и 36 Вт.
Также имеется и разъем для подключения контроля потока жидкости в кастомных СЖО.

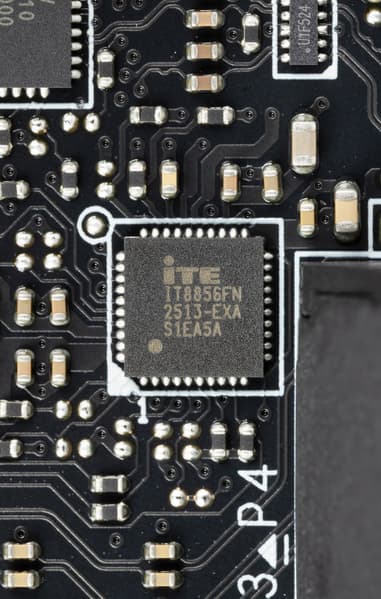

Отвечает за мониторинг состояния платы, координирует работу всех гнезд СО (а также в целом Multi I/O) контроллер Nuvoton NCT6687.

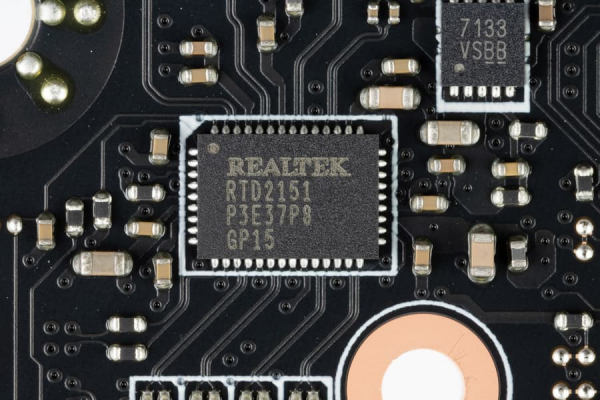

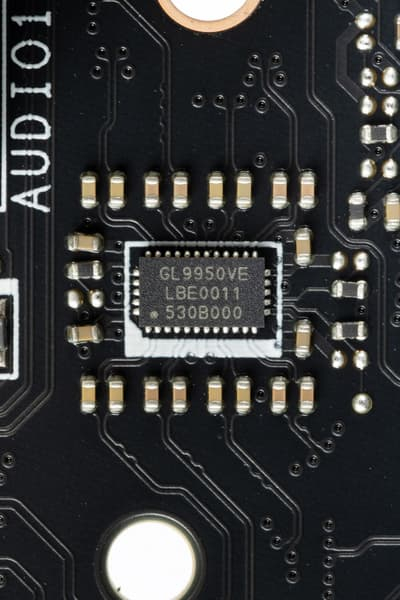

Матплата имеет гнездо вывода встроенной графики HDMI, для усиления до версии 2.1 используется особый ре-драйвер.
А также не забываем, что у платы есть 2 гнезда USB4 (Type-C), поддерживающих вывод в формате DP.

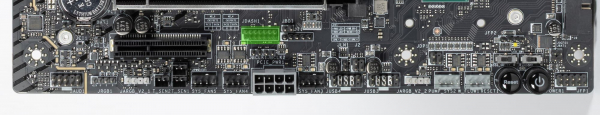

Дополнительные разъемы и порты
Дополнительные устройства
Кроме вышеперечисленных устройств на плате имеются:
- Внутренние кнопки питания и перезагрузки.
- Универсальная кнопка Smart Button (находится на панели задних портов), ее можно настроить через BIOS.

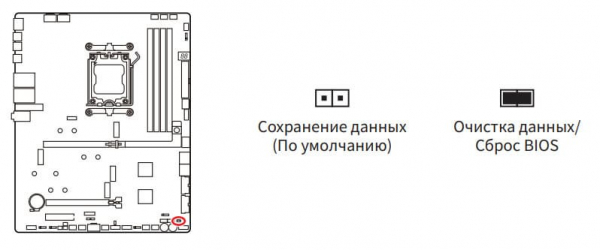

- Перемычка внутри платы и кнопка на заднекй панели для полного сброса настроек CMOS.
- Два гнезда для термодатчиков.

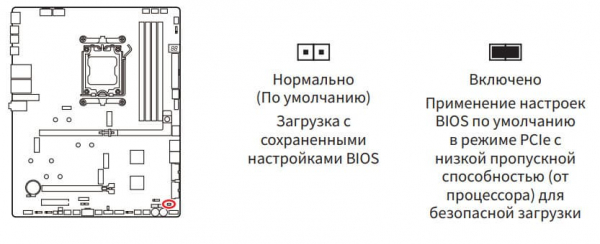

- Специальная перемычка, позволяющая войти в настройки BIOS в случае чрезмерно завышенных настроек, когда система не запускается (разгон по сути сброшен, однако все остальные настройки остались нетронутыми) .

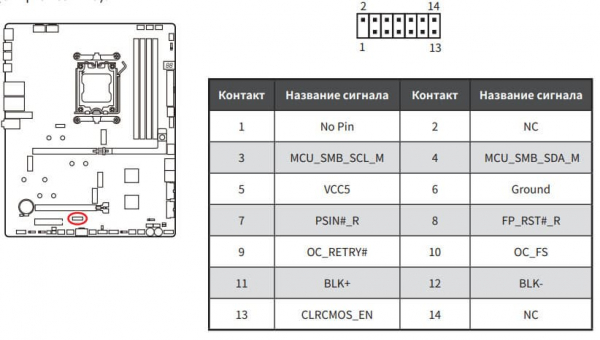

- Две перемычки для управления базовой частотой шины (внешний тактовый генератор позволяет такие манипуляции).

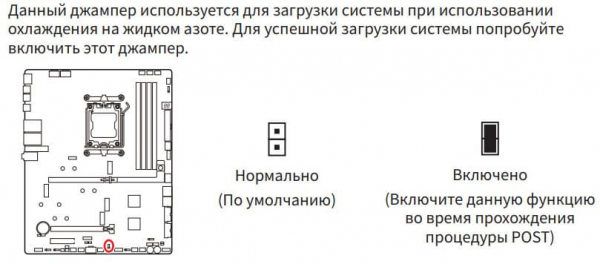

- Перемычка для включения особого режима работы системы LN2 при крайне низких температурах в случае экстремального охлаждения CPU.

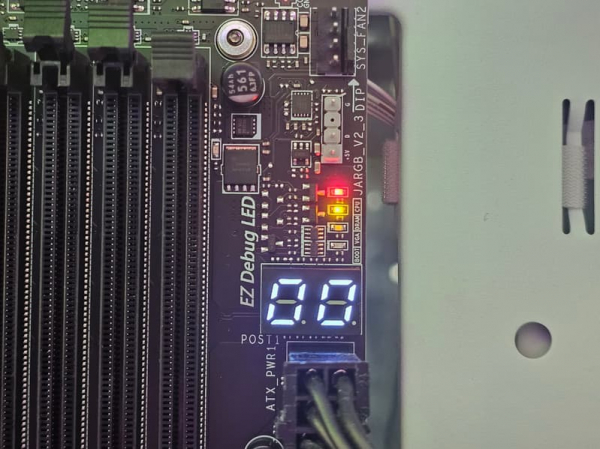

- Световые индикаторы, сообщающие о проблемах с тем или иным компонентом системы.
Если после включения компьютера к моменту перехода на загрузку ОС все индикаторы погасли, то проблем нет.
- Табло POST-кодов.
- Возможности материнской платы по подключению RGB-подсветки.
Имеется 3 разъема для подключения адресуемых (5 B 3 A, до 15 Вт) ARGB-лент/устройств (отмечены зеленым цветом). Разъемы разнесены на противоположные края платы. Также есть 1 разъем для неадресуемых (12 В 3 А, до 36 Вт) RGB-лент/устройств (отмечен синим цветом).

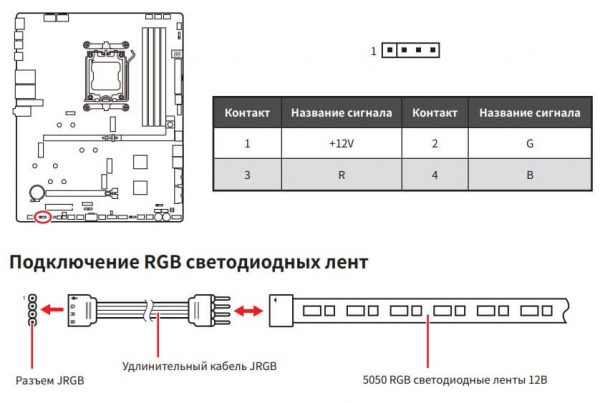

Схемы подключения стандартны для всех материнских плат, поддерживающих подсветку:
Контроль по синхронизации работы подсветки на матплатах MSI возложен на контроллер NUC126 от Nuvoton.
- Переключатель управления световыми индикаторами.
- Проприетарный разъем JAF_2 для подключения фирменных систем охлаждения MSI (вентиляторов, СЖО)

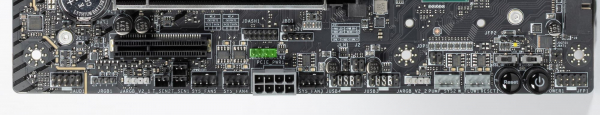

- Проприетарный разъем для контроллера MSI Tuning Controller (приобретается отдельно. Данный контроллер позволяет настраивать параметры работы CPU/RAM без нужды входа в BIOS, а также осуществлять мониторинг. Сейчас при наличии ПО MSI Center нужда в таком контроллера уже по сути пропала.
- Набор контактов FPanel для подключения проводов к передней панели корпуса.
В комплекте поставки имеется адаптер для удобного подключения проводов от корпуса.
- Технология «холодной» прошивки BIOS (наличие ОЗУ, процессора и прочей периферии необязательно, нужно лишь подключить питание матплаты) — Flash BIOS.
Для такого обновления BIOS надо вначале переименовать файл прошивки в MSI.ROM, записать файл прошивки в корень на USB-«флешку», которая вставляется в особо отмеченный порт USB, и запустить через кнопку, которую надо держать 3 секунды.
При этом будет запускаться система, при этом процессор останется холодным. На задней панели на кнопке Flash BIOS мы будем видеть мигающий индикатор процесса обновления BIOS, а также будет гореть один из светодиодов состояния системы. После окончания обновления система выключится. И если у вас перед этим не полностью собрана система (нет СО, нет модулей памяти и т.д.), то следует тут же отключить блок питания, ибо затем ПК снова автоматически запустится.
Управлением подобного способа обновления BIOS занимается контроллер от Fintek.

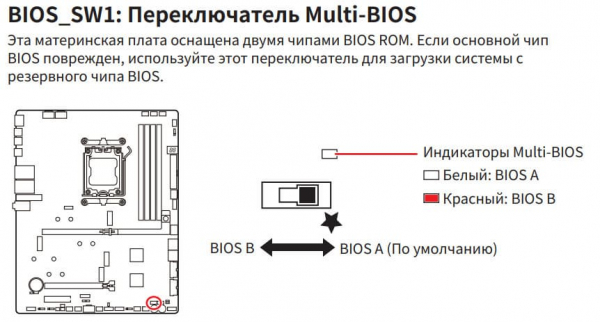

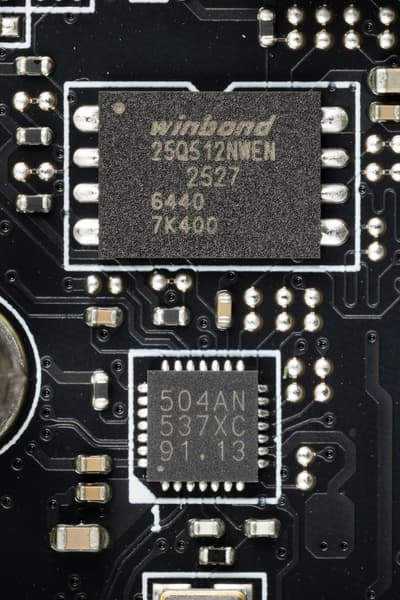

- Переключатель выбора текущей версии BIOS (плата имеет две микросхемы от Winbond для размещения UEFI/BIOS, то есть мы имеем 2 копии данного системного ПО) . Если обновление версии BIOS A прошло успешно, загрузка состоялась, то она автоматически копируется в BIOS B, чтобы в качестве резервной версии была самая последняя.

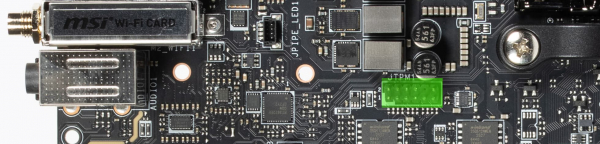

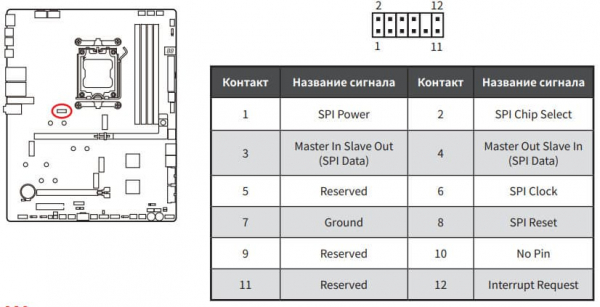

- Разъем TPM для устройств безопасности.
Аудиоподсистема
В данном случае плата оснащена аудиоподсистемой, где звуком заведует аудиокодек Realtek ALC4082, он целом обеспечивает вывод звука по схемам до 7.1 с разрешением до 32 бит /384 кГц. Не забываем, что для работы такого кодека требуются сигнальные линии USB 2.0.
Имеется и ЦАП ESS ES9219.
В аудиоцепях платы применяются «аудиофильские» конденсаторы.
Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами. У карты два универсальных разъема с позолоченным покрытием по приему и выводу сигналов плюс оптический S/PDIF.
Вывод по схемам 4.0, 5.1 и 7.1 возможен только через использование аудиогнезд на передней панели корпуса совместно с двумя гнездами на самой плате, а также через S/PDIF. Настройка схем – с помощью ПО, скачиваемого с сайта производителя

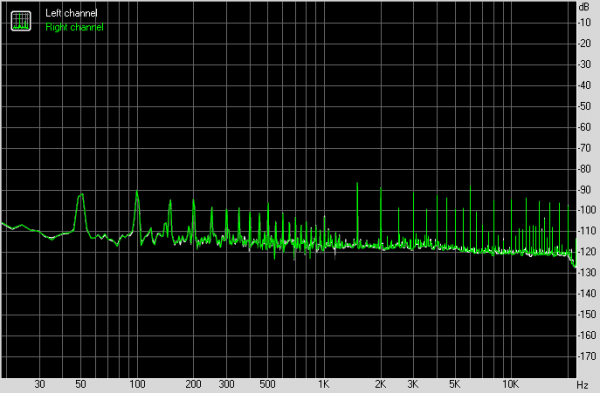

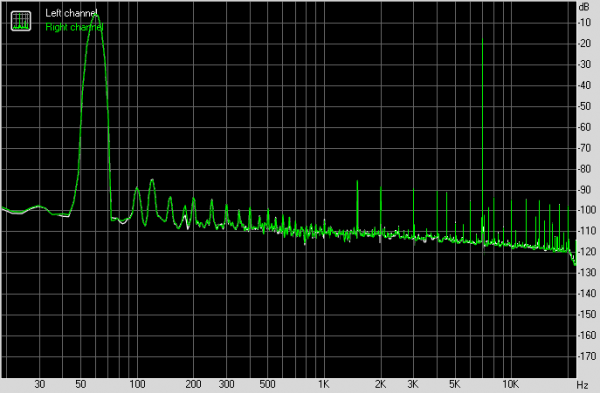

Результаты тестирования звукового тракта в RMAA
Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0202 USB в сочетании с утилитой RightMark Audio Analyzer 6.4.5. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. Во время тестирования ИБП тестового ПК физически отключался от электросети и работал на аккумуляторе.
По результатам тестирования аудиотракт на плате получил оценку «Хорошо».
| Тестируемое устройство | MSI MEG X870E Ace Max |
|---|---|
| Режим работы | 24-бит, 44 кГц |
| Звуковой интерфейс | MME |
| Маршрут сигнала | выход на задней панели — вход Creative E-MU 0202 USB |
| Версия RMAA | 6.4.5 |
| Фильтр 20 Гц — 20 кГц | да |
| Нормализация сигнала | да |
| Изменение уровня | -0,1 дБ /- 0,1 дБ |
| Режим моно | нет |
| Частота сигнала калибрации, Гц | 1000 |
| Полярность | правильная/правильная |
Общие результаты
| Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ | +0.01, -0.08 | Отлично |
| Уровень шума, дБ (А) | -80.0 | Средне |
| Динамические диапазон, дБ (А) | 79.8 | Средне |
| Гармонические искажения, % | 0.013 | Хорошо |
| Гармонические искажения + шум, дБ(A) | -72.3 | Средне |
| Интермодуляционные искажения + шум, % | 0.031 | Хорошо |
| Взаимопроникновение каналов, дБ | -76.9 | Очень хорошо |
| Интермодуляции на 10 кГц, % | 0.024 | Хорошо |
| Общая оценка | Хорошо |
Частотная характеристика
| Левый | Правый | |
| От 20 Гц до 20 кГц, дБ | -0.65, +0.01 | -0.59, +0.08 |
| От 40 Гц до 15 кГц, дБ | -0.08, +0.01 | +0.01, +0.08 |

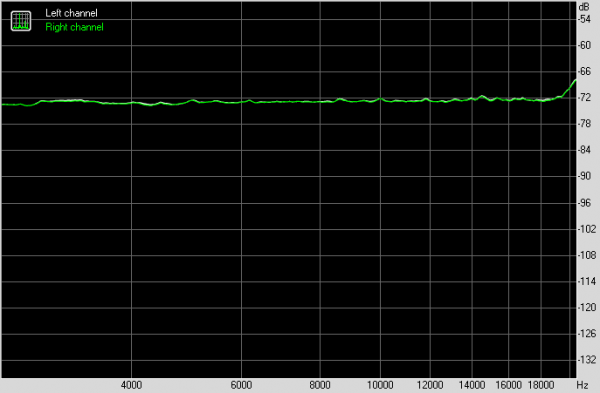

Уровень шума
| Левый | Правый | |
| Мощность RMS, дБ | -80.0 | -80.0 |
| Мощность RMS, дБ (A) | -79.9 | -80.0 |
| Пиковый уровень, дБ | -65.2 | -65.7 |
| Смещение DC, % | -0.0 | -0.0 |
Динамический диапазон
| Левый | Правый | |
| Динамический диапазон, дБ | +79.7 | +79.8 |
| Динамический диапазон, дБ (А) | +79.8 | +79.8 |
| Смещение DC, % | -0.00 | -0.00 |
Гармонические искажения + шум (-3 дБ)
| Левый | Правый | |
| Гармонические искажения, % | 0.01306 | 0.01295 |
| Гармонические искажения + шум , % | 0.02379 | 0.02354 |
| Гармонические искажения + шум (A-взвеш.), % | 0.02421 | 0.02407 |
Интермодуляционные искажения
| Левый | Правый | |
| Интермодуляционные искажения + шум, % | 0.03112 | 0.03050 |
| Интермодуляционные искажения + шум (A-взвеш.), % | 0.02919 | 0.02881 |
Взаимопроникновение стереоканалов
| Левый | Правый | |
| Проникновение на 100 Гц, дБ | -69 | -70 |
| Проникновение на 1000 Гц, дБ | -76 | -76 |
| Проникновение на 10000 Гц, дБ | -66 | -66 |
Интермодуляционные искажения (переменная частота)
| Левый | Правый | |
| Интермодуляционные искажения + шум на 5000 Гц, | 0.02392 | 0.02378 |
| Интермодуляционные искажения + шум на 10000 Гц, | 0.02486 | 0.02486 |
| Интермодуляционные искажения + шум на 15000 Гц, | 0.02397 | 0.02345 |
Питание, охлаждение
Система питания
Для питания платы на ней предусмотрены 5 разъемов: в дополнение к 24-контактному ATX (он на правой стороне платы (на фото — слева) здесь есть еще два 8-контактных EPS12V, 6-контактный PCIe (отмечен желтым цветом) для поддержки питания внутреннего USB Type-C (с целью обеспечения быстрой зарядки мобильных гаджетов до 60 Вт через него),а также 8-контактный PCIe для поддержки усиленного питания слотов PCIe x16 (отмечен фиолетовым цветом).
Схема подключения возможна для двух видеокарт на процессорах Nvidia, а также до трех карт на процессорах AMD. Не забываем, что мультиграфические конфигурации нынче поддерживаются только рабочим специализированным ПО (современные игры уже это не поддерживают)
Внешне схема питания выглядит как 18+2+1: 18 фаз — ядро процессора, 2 фазы — SoC (I/O-чиплет Ryzen), 1 фаза — VDD_MISC (вывод встроенной графики).

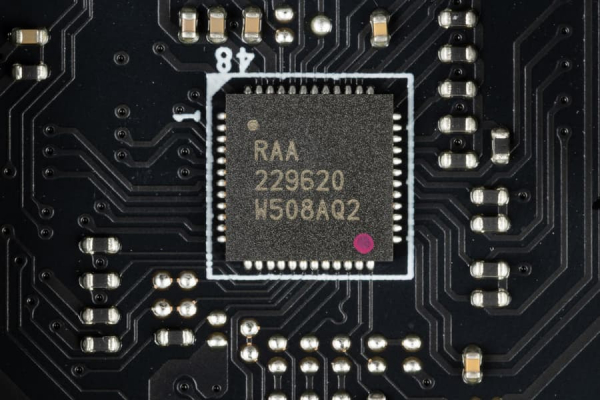

Управляет фазами VCore и SoC ШИМ-контроллер RAA 229620 от Renesas. Он рассчитан на 12 фаз, поэтому уже очевидно, что у VCore фазы питания управляются по-парно (то есть общая схема – 9х2 плюс 2 фазы SoC = 11 фаз).
Фаза питания VDD_MISC — под управлением ШИМ-контроллера RT3672 от Richtek.

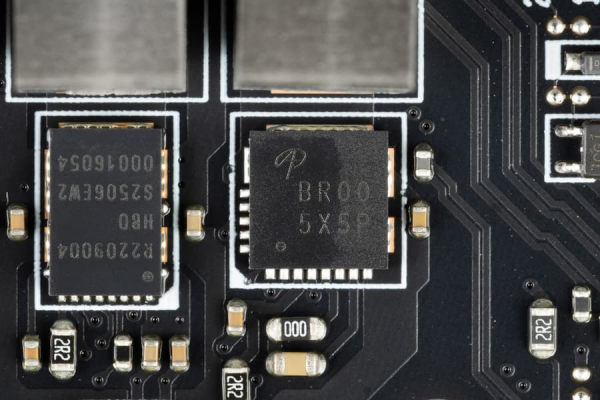

Каждая фаза VCore и SoC имеет по транзисторной сборке R2209004 от Renesas (до 110А).
Схема питания VDD_MISC имеет суперферритовый дроссель и AOZ5516QI MOS от Alpha&Omega Semi на 55 А.
Охлаждение

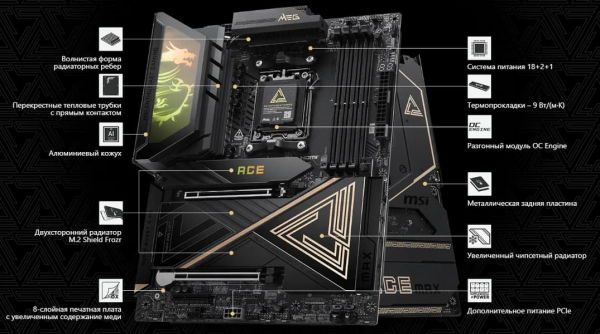

Как мы ранее выяснили, не все потенциально сильно греющиеся элементы имеют свои собственные радиаторы.

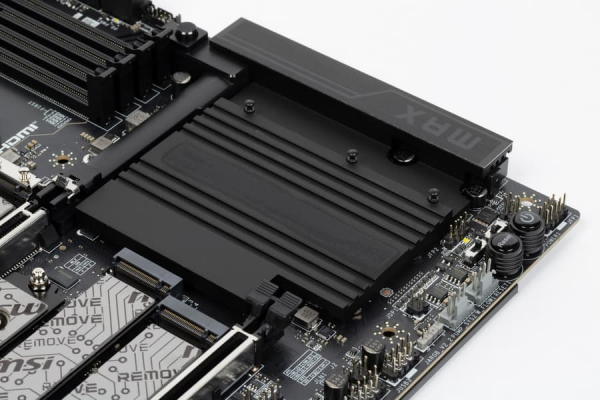

Как мы видим, охлаждение чипсета (один радиатор) организовано отдельно от силовых преобразователей. VRM-секция имеет свои два радиатора, соединенные тепловыми трубками под прямым углом.
Радиатор VRM, идущий вдоль заднего блока портов, имеет кожух, оснащенный подсветкой.
Контроллер USB4 от ASMedia охлаждается самостоятельным радиатором.
Как я уже упоминал ранее, четыре M.2 слотов также имеют радиаторы: у верхнего — свой персональный радиатор, у трех — общий, а размещенный на оборотной стороне платы M.2_5 – без охлаждения.
Напомню, что материнская плата имеет бэкплейт из алюминия с наноуглеродным антиэлектропроводным покрытием. Данная пластина не только защищает оборотную сторону матплаты от повреждений, служит элементом жесткости конструкции, но также участвует в охлаждении тыльной стороны платы в области VRM.
Подсветка
Все о внешней красоте

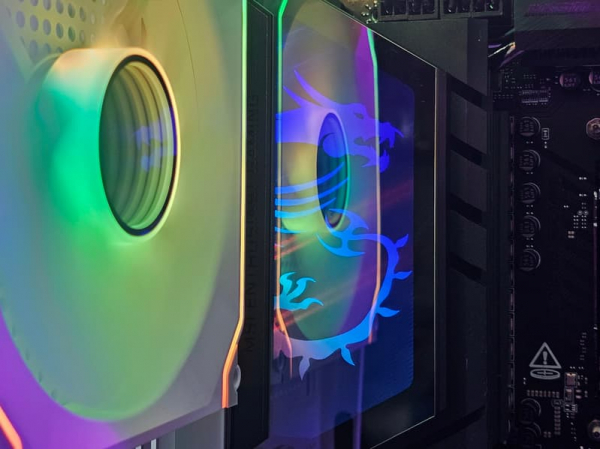

В данном случае эффекты подсветки создаются на экране на кожухе заднего блока портов. и на радиаторе слота M.2_1. Так же мы помним про 4 разъемa для подключения внешней подсветки.
Кому не нравится — всегда подсветку можно выключить через то же ПО (или настроить Smart кнопку на задней панели портов для этой цели).

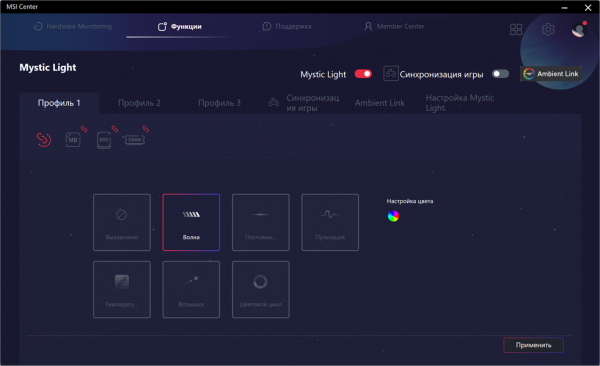

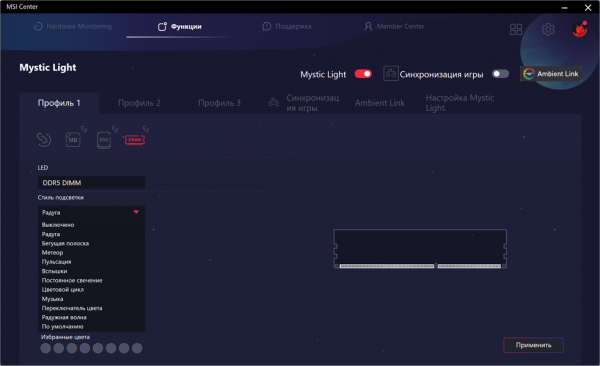

Управление подсветкой осуществляется с помощью утилиты Mystic Light, входящей в состав ПО MSI Center.
Программное обеспечение под Windows
Фирменное ПО MSI
Все программное обеспечение можно скачать с сайта производителя MSI.com.
Управление производится с помощью универсальной программы MSI Center.
Имеется аналог программы GeForce Experience от Nvidia, а также настроек в драйверах от AMD, которые позволяют автоматически выставить в играх оптимальные для данной конфигурации ПК настройки. Верить или нет этому ИИ – каждый решает сам для себя.
Можно настраивать работу платы не только частотам или вольтажам, но и регулировать работу вентиляторов. Следует особо отметить новую функциональность ПО – управление всеми вентиляторами с помощью ИИ, когда точками отсчета являются нагрев CPU и GPU (то есть нагрев видеокарты также учитывается), в расчет берутся показания через драйверы от Nvidia, AMD, Intel, а также собственного датчика на материнке возле видеокарты.
Можно перейти на традиционный выбор настроек работы вентиляторов.

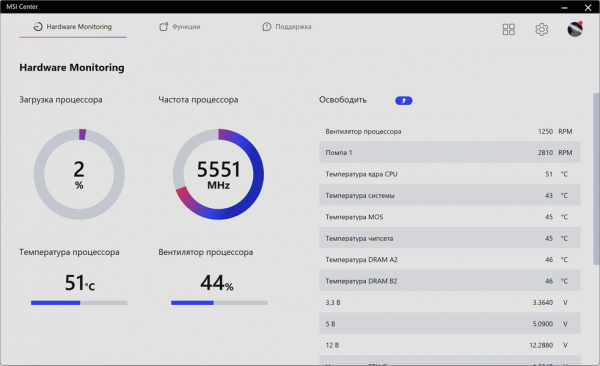

Мониторинг состояния – обязательная закладка у всех современных утилит.

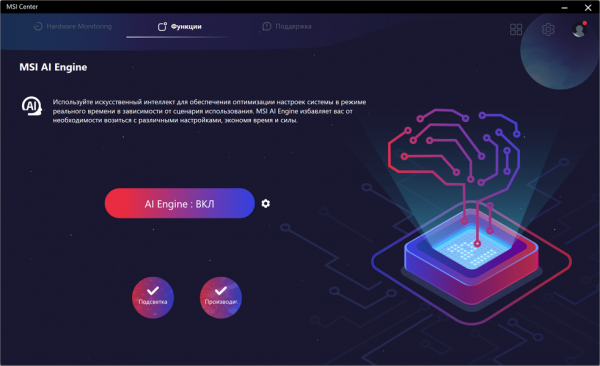

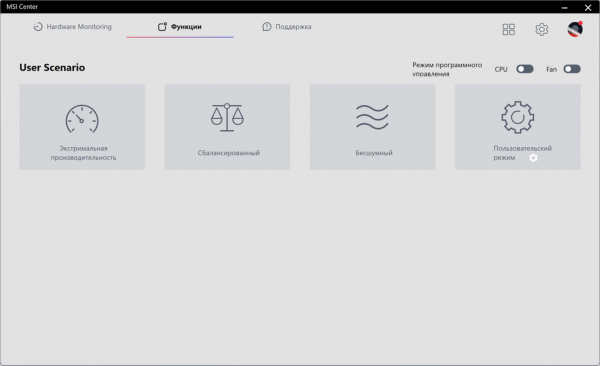

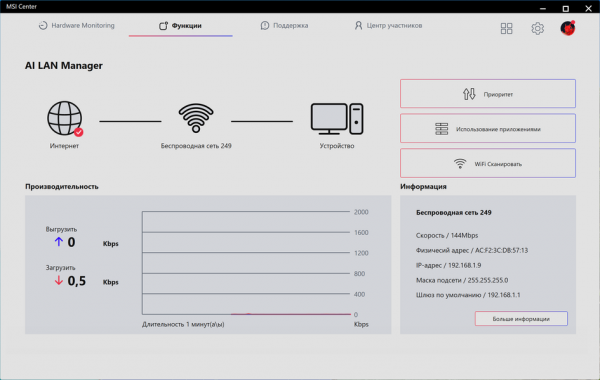

А если не хотите самостоятельно решать и подбирать настройки и конфигурации работы процессора, памяти, СО, подсветки, сетевых контроллеров то можно просто поручить искусственному интеллекту этим заниматься. -)
Настройки BIOS
Что нам дают тонкости настроек в BIOS
Все современные платы сейчас имеют UEFI (Unified Extensible Firmware Interface), которые, по сути, являются операционными системами в миниатюре. Для входа в настройки при загрузке ПК традиционно надо нажать клавишу Del или F2.

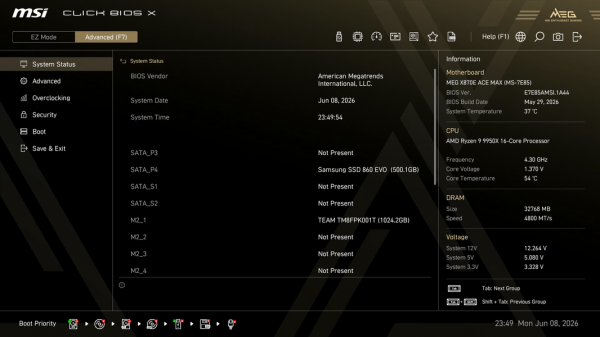

Попадаем в общее «простое» меню EZ Mode, где настроек мало, но мы видим вкладку Advanced так что переходим на нее (или нажимаем F7) и попадаем уже в «продвинутое» меню.

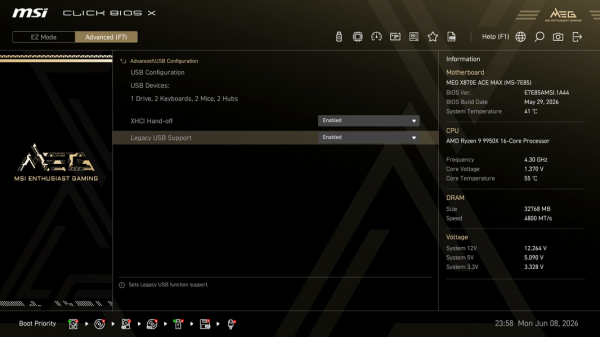

Управление периферией. В принципе стандартные позиции, когда можно управлять каждым узлом, слотом или портом, менять режимы работы, включать и выключать.

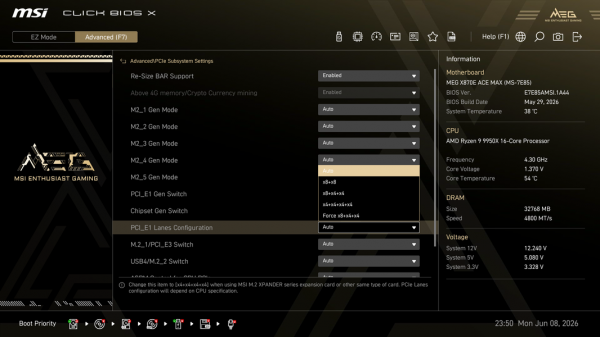

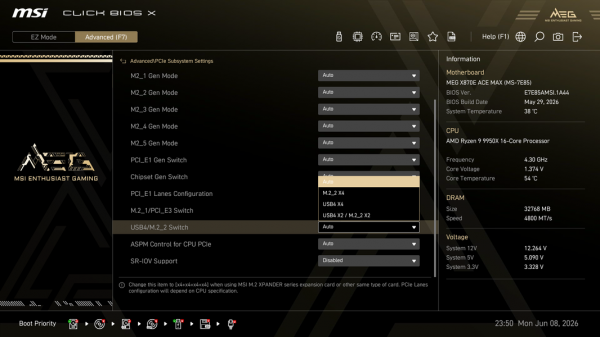

Следует особо обратить внимание в разделе на управление M.2 и слотами PCIe. Мы помним, что слоты M.2_1 и M_2_2 делят ресурсы со слотом PCIe x4, а также с хабом USB4, так что важно здесь задать нужные параметры.

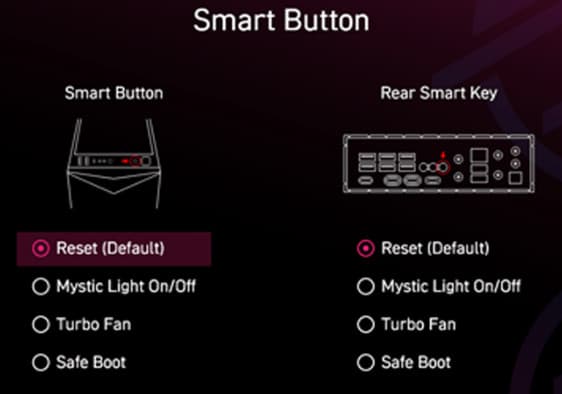

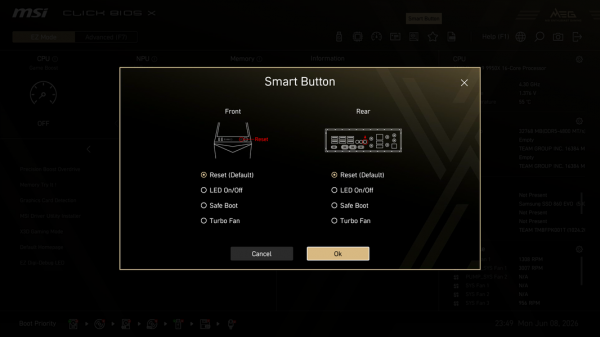

Также в BIOS можно настроить работу Smart button – «Умной кнопки» на задней панели портов матплаты.

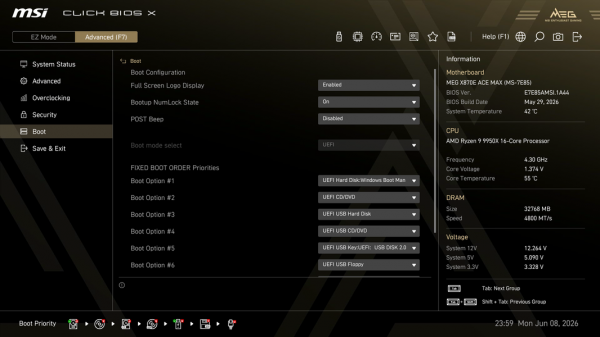

Мониторинг и опции загрузочного меню — всем хорошо известны. Там же есть утилита Q-Fan по настройке работы гнезд для вентиляторов.

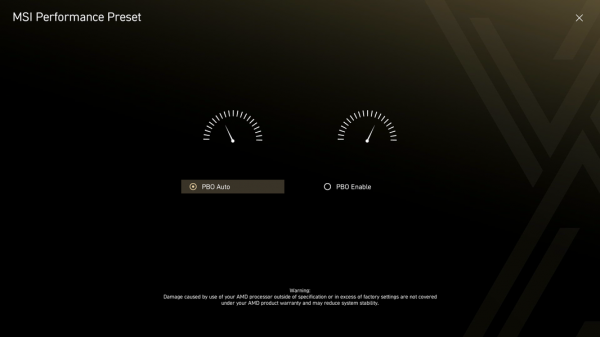

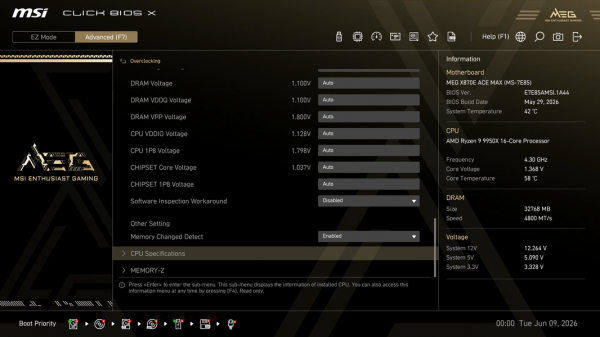

Для разгона есть по сути уже стандартные опции в рамках того, что поддерживают процессоры и оперативная память DDR5.
Опций очень много, как и положено флагману в игровой серии MSI, однако для современных топовых процессоров многие опции бесполезны, ибо процессор сам по себе уже работает на сильно повышенных частотах.
Работоспособность

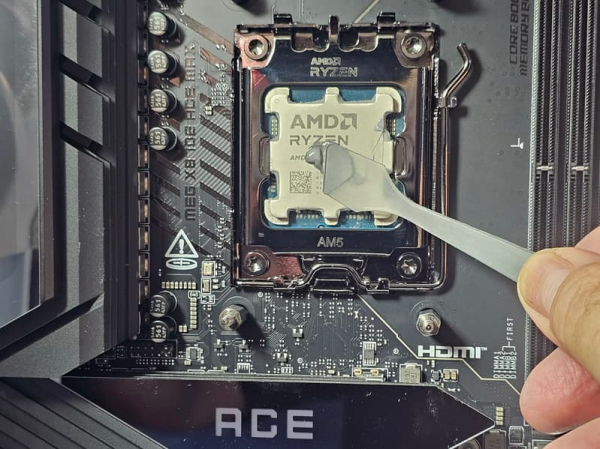

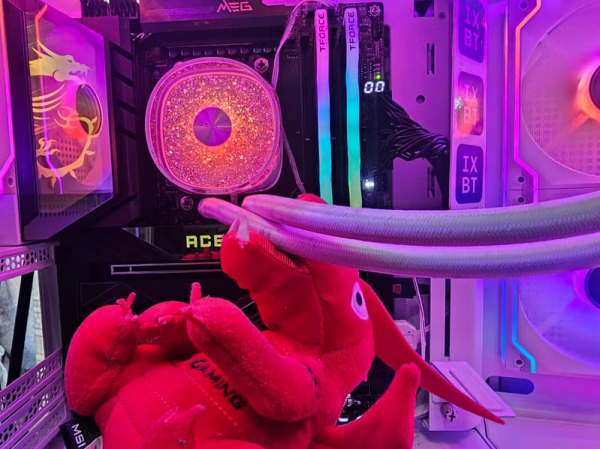

Конфигурация тестовой системы
Полная конфигурация тестовой системы:
- материнская плата MSI MEG X870E Ace Max;
- процессор AMD Ryzen 9 9950X 4,3 — 5,7 ГГц;
- оперативная память TeamGroup T-Force Delta RGB 32 ГБ (2×16) DDR5 (CL36-46-46-84) (XMP 7600 МГц) ;
- накопитель SSD TeamGroup MP44L NVMe PCIe 4.0 1 ТБ;
- видеокарта встроенная в процессор;
- блок питания Super Flower Leadex Platinum 2000W (2000 Вт);
- СЖО G.Skill Royal Shield 36W;
- корпус Cougar FV270;
- телевизор LG 55Nano956 (55″ 8K HDR);
- клавиатура Asus ROG Strix Scope и мышь Logitech .
Программное обеспечение:
- операционная система Windows 11 Pro, 64-битная
- AIDA 64 Extreme
- 3DMark Time Spy CPU benchmark
- 3DMark Fire Strike Physics benchmark
- 3DMark Night Raid CPU benchmark
- HWInfo64
- OCCT v.16.1.8

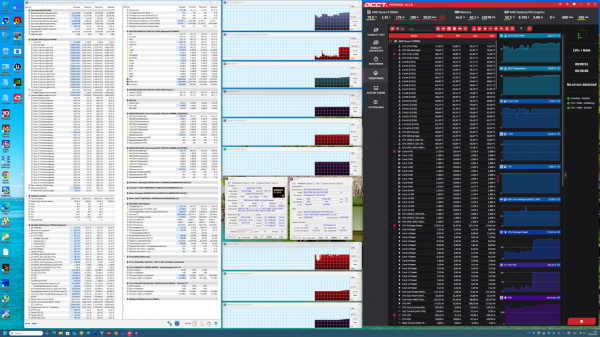

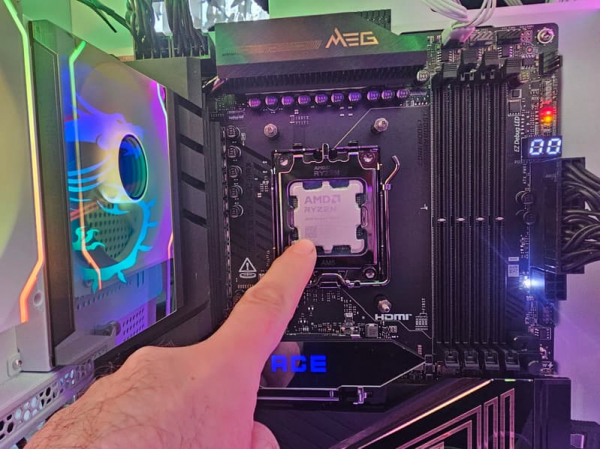

Запускаем все в режиме по умолчанию. Затем нагружаем тестами OCCT.
Мы видим, что авторазгон у этой платы в режиме работы по умолчанию сработал отлично (до 5,5 – 5,7 ГГц по всем ядрам — это хороший уровень для матплаты флагманского уровня). При этом стоит отметить, что во всех этих испытаниях мы не получили никаких нареканий на работу сопутствующих блоков, никаких перегревов или странных явлений не было. Процессор потреблял около 175 Вт.
Напомню, что многое в авторазгоне зависит от системы питания. Все ШИМ-контроллеры программируемые, вся информация о них – в UEFI BIOS, откуда и приходят режимы работы CPU в том или ином случае. В UEFI имеется возможность автоматического включения разгона, которым управляет искусственный интеллект на основе внутренней модели нейросетей MSI.
Также имеется и выделенный в BIOS режим для геймеров: Game Boost. Собственно, его включение на частотные показатели сильно не повлияло, однако в паре игр в разрешении FullHD при условии отсутствия лимитов производительности от видеокарты, можно было заметить прирост FPS в 3-7%.
Выводы
MSI MEG X870E Ace Max — материнская плата флагманского уровня для платформы AMD AM5, относящаяся к топовой игровой серии MEG. На момент публикации обзора ее розничная стоимость составляла примерно 60-70 тысяч рублей.
У платы имеются 22 порта USB разных видов, включая два самых быстрых на сегодня порта USB4, один уже не самый быстрый USB 3.2 Gen2×2, а также 15 портов USB 3.2 Gen1/2. Оба порта USB4 обеспечивают скорость передачи данных до 40 Гбит/с и поддерживают вывод изображения в формате DP.
Основной слот PCIe х16_1 (PCI_E1) получает от процессора 16 линий PCIe 5.0 и делит их со вторым слотом PCIe х16_2 (PCI_E2), то есть при использовании последнего каждый из слотов получает по 8 линий PCIe 5.0. Третий слот PCIe x4 (PCI_E3) также подключен к процессору и получает 4 линии PCIe 5.0, но делит эти линии с одним из слотов M.2. Еще один слот M.2 делит ресурсы с хабом USB4, так что только три из них доступны в любой конфигурации.
В арсенале этой модели также есть 4 порта SATA и 8 разъемов для вентиляторов. Система питания процессора весьма мощная. Плата имеет систему охлаждения почти для каждого потенциально греющегося элемента, включая накопители в слотах M.2 (для четырех из пяти). Сетевые возможности включают проводные контроллеры 5 и 10 Гбит/с и беспроводной Wi-Fi 7 + Bluetooth 5.4. В числе плюсов платы можно упомянуть широкие возможности для подключения дополнительных RGB-устройств.
В номинации «Оригинальный дизайн» (Original Design) за мощную систему питания материнская плата MSI MEG X870E Ace Max получает награду:
Андрей Воробьев
